高压并联电容器再投入的最小时间间隔
| 在刚脱开电网的高压并联电容器的端子间存在一定的剩余电压。这种剩余电压如不能及时下降到允许值以下，会对操作人员的安全及电容器的安全运行带来危害。所以在大部分高压并联电容器中都装设有内放电电阻。国家标准规定，这些装设在电容器中的放电电阻应能在电容器脱开电网后的10min内将电容器端子间的剩余电压从
降低到75V及以下。这个内放电电阻的阻值可用式（1）进行计算，即：
t—电压从 降到UR的时间（s）； C—电容器的电容（μF）； UN—电容器的额定电压（kV）； UR—电容器的剩余电压（kV） 将t＝10×60s，UR＝0．075kV代入式（1）可得：

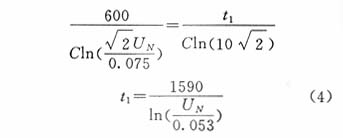

式中：t1—电容器端子间的剩余电压从降低到0．1UN的时间 因为是同一台电容器，所以其内部的放电电阻相同。由式（2）和式（3）可得：
举例：额定电压为
|
