纯电容电路定义_纯电容电路电流与电压的关系

　　纯电容电路定义

　　纯电容电路就是电路中只有电容或电容性元件，没有电阻电感之类的其它元件，整个电路呈电容特性。一般电路属纯电容电路的不多，电路中的支路则较多。

　　纯电容电路的功率

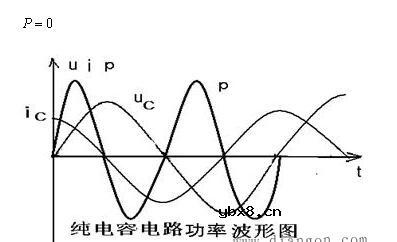

　　1、瞬时功率

　　为便于与纯电感电路的功率作比较，设

　　

　　可见，与纯电感电路一样，纯电容电路的瞬时也功率是按

不断变化的，有时为正，有时为0，有时为负。正最大值为

　　

负最大值也为

　　

为正时，电容吸取电源功率，为负时电容释放功率。

　　若电感的功率为正，则电容的功率为负，故电感的功率与电容的功率能互相抵消（互相补偿）。

　　2、无功功率：纯电容电路瞬时功率的最大值称为电容的无功功率，用

　　

表示，单位是　

或k

.

　　

　　式中负号表示电感吸收电能时，电容放出电能，电容与电感的功率性质相反。如果只求电容无功功率的大小，则一般用　

计算。

　　3、平均有功功率：

　　

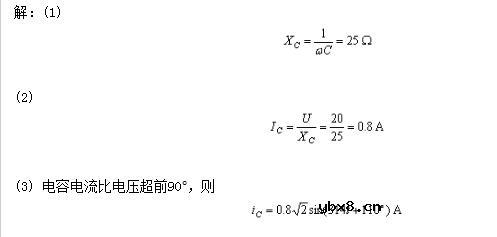

　　例题：已知一电容C = 127 mF，外加正弦交流电压

　　

，求：（1） 容抗XC；（2） 电流大小IC；（3） 电流瞬时值　

　　

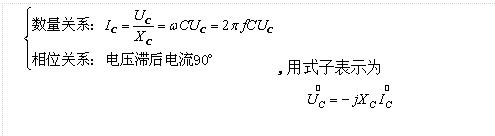

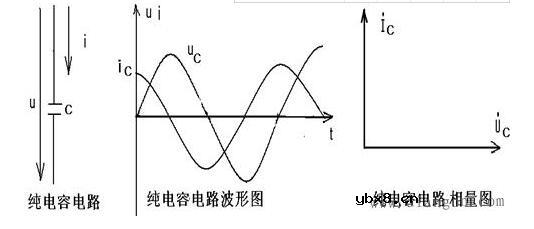

　　纯电容电路电流与电压的关系

　　

　　为什么电压滞后电流

　　

？这是因为电容器两极板间的电压为0时，电流最大；而电容器两极板间的电压为最大值时，电流为0。
