无功补偿电容器容量计算及规格介绍

　　无功功率，许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的“无功”并不是“无用”的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。无功功率单位为乏（Var）。

　　电容器，通常简称其容纳电荷的本领为电容，用字母C表示。定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。英文名称：capacitor。电容器是电子设备中大量使用的电子元件之一，广泛应用于电路中的隔直通交，耦合，旁路，滤波，调谐回路， 能量转换，控制等方面。定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。

　　电容与电容器不同。电容为基本物理量，符号C，单位为F（法拉）。

　　通用公式C=Q/U平行板电容器专用公式：板间电场强度E=U/d ，电容器电容决定式 C=εS/4πkd

　　随着电子信息技术的日新月异，数码电子产品的更新换代速度越来越快，以平板电视（LCD和PDP）、笔记本电脑、数码相机等产品为主的消费类电子产品产销量持续增长，带动了电容器产业增长。

　　定义：是由两块金属电极之间夹一层绝缘电介质构成。当在两金属电极间加上电压时，电极上就会存储电荷，所以电容器是储能元件。任何两个彼此绝缘又相距很近的导体，组成一个电容器。平行板电容器由电容器的极板和电介质组成［1］ 。

　　特点：

　　1.它具有充放电特性和阻止直流电流通过，允许交流电流通过的能力。

　　2.在充电和放电过程中，两极板上的电荷有积累过程，也即电压有建立过程，因此，电容器上的电压不能突变。

　　电容器的充电：两板分别带等量异种电荷，每个极板带电量的绝对值叫电容器的带电量。

　　电容器的放电：电容器两极正负电荷通过导线中和。在放电过程中导线上有短暂的电流产生。

　　

　　电容充电过程

　　3.电容器的容抗与频率、容量之间成反比。即分析容抗大小时就得联系信号的频率高低、容量大小 。

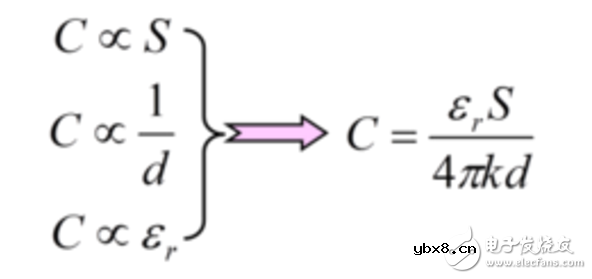

　　平行板电容器的电容公式

　　

　　介电常数真空εr=1，k为静电力常量，S为两板正对面积，d为两板间距离。

　　说明：平行板电容器内的电场是匀强电场

　　无功补偿电容器容量计算及规格

　　以40Kvar的电容器为例，分别在10KV与0.4KV的两种电压规格下计算有何不同？ 公式I=P/3×U。

　　I表示电流单位“安培”A。

　　P表示功率，单位：无功“千乏”Kvar，有功“千瓦”KW。

　　3约等于1.732。

　　U表示电压单位“千伏”KV。

　　I=40/1.732×1010KV的电容器的额定电流I=2.3A。 I=40/=1.732×0.4=0.4KV的电容器额定电流 I=57.7A
