薄膜电容器结构及分类

　　薄膜电容（Film Capacitor）器又称塑料薄膜电容（Plastic Film Capacitor）。其以塑料薄膜为电介质。

　　薄膜电容器结构

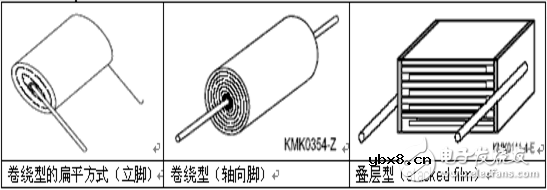

　　薄膜电容内部构成方式主要是： 以金属箔片（或者是在塑料上进行金属化处理而得的箔片）作为电极板，以塑料作为电介质 。通过绕卷或层叠工艺而得。箔片和薄膜的不同排列方式又衍生出多种构造方式。下图是薄膜电容的结构示意图。

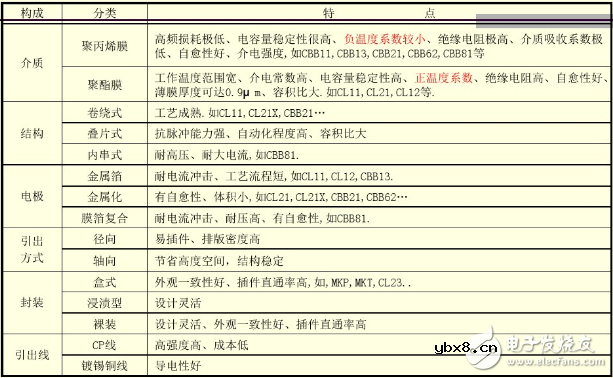

　　薄膜电容器分类方式

　　薄膜电容器由介质、电极、电极过渡、引出线、封装、印章标志等部分组成。

　　按介质分类：聚酯膜、聚丙烯膜。

　　按结构分类： 卷绕式、叠片式、内串式。

　　按电极分类： 金属箔、金属化（铝金属化、铝锌金属化）、膜箔复合结构。

　　按电极引出方式分类： 径向、轴向。

　　按封装方式分类： 盒式、浸渍型、裸装。

　　总结

　　薄膜电容器是最接近的“理想电容器”，缺点在于成本高、体积大，但是在有高压、高功率、高频、高稳定、高可靠、长寿命等方面有优势，应用于汽车、机车、风电、光伏等装备中取代电解。
