电容柜二次接线图分析

　　什么是电容补偿柜

　　电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。较低的功率因数降低了设备利用率，增加了供电投资，损害了电压质量，降低了设备使用寿命，大大增加了线路损耗。故通过在电力系统中连入电容补偿柜，可以平衡感性负载，提高功率因数，以提升设备的利用率。

　　

　　基本原理

　　在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后，电容器的电流将抵消一部分电感电流，从而使电感电流减小，总电流随之减小，电压与电流的相位差变小，使功率因数提高。

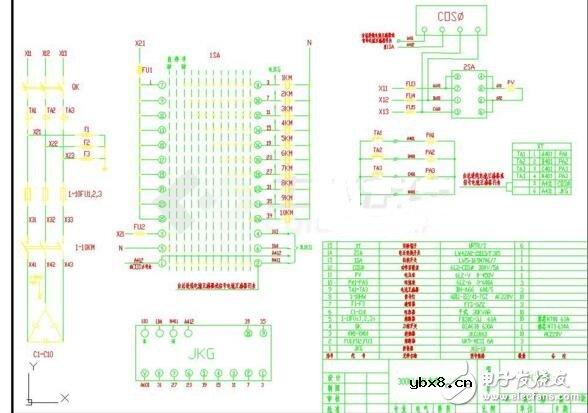

　　电容柜二次接线图分析

　　电气一次图纸：是主电路比如高压部分，一次所说的一般是发电机，输电线路，主变压器，断路器等高电压，大电流的主设备， 二次图纸是控制部分包括控制保护计量，指的是控制，远动，继电保护，仪表测量等一般的低电压，小电流设备。
