交换sfp光模块如何连线

SFP光模块如何正确安装与卸载

SFP光模块属于一种光信号和电信号的转换设备，支持热插拔。下面介绍SFP光模块热插拔过程的详细过程。

安装SFP光模块的具体步骤如下：

第一步：戴上防静电手套，防止静电损伤。

第二步：拿出SFP光模块，拉环与标签朝上，金手指朝下。千万注意正反面不能颠倒。

第三步：将SFP光模块慢慢的沿交换机SFP槽的导轨轻轻推入，直到与主机槽底紧紧连接，不可让光模块产生松动。

第四步：观察SFP光模块指示灯是否正常，判断光模块是否已启动。

拨出SFP光模块的 具体步骤 ：

第一步：戴上防静电手套，防止静电损伤。

第二步：把SFP光模块的锁扣扳下。拉住拉环将SFP光模块缓慢平行拔出。

第二步：拿出防尘帽子，盖住SFP光口。防止光口长期暴露而受损。

温馨提示：在使用SFP光纤模块工作时，请不要用眼睛直视SFP光模块的两个光纤孔，避免激光器发光对眼睛造成伤害。

SFP光模块与交换机接法：

光模块由光电子器件、功能电路和光接口等组成，包括发射和接收两部分，发射部分主要由激光驱动器电路和激光器组成，接收部分由光敏二极管（PIN）+互阻放大器（TIA）和限幅放大器（Limiting Amp.）组成，完成对数字信号透明 O/E，E/O 转换的功能。

光模块内部原理框图：

光模块和交换机的连接：

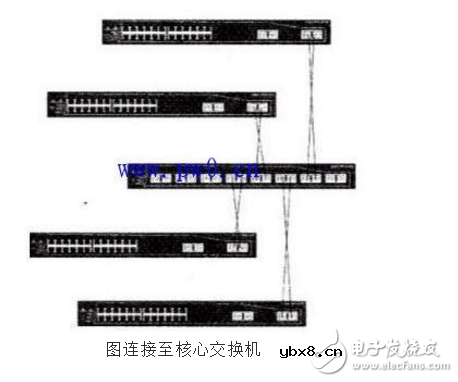

所有交换机的光纤端口都是2个，即一发一收。当然，光纤跳线也必须是2根，否则端口之间将无法进行通信。当交换机通过光纤端口级联时，必须将光纤跳线两端的收发对调，当一端接“收”时，另一端接“发”。同理，当一端接“发”肘，另一端接“收”。Cisco GBIC光纤模块都标记有收发标志，左侧向内的箭头表示“收”，右侧向外的箭头表示“发，如果光纤跳线的两端均连接”收“或”发“，则该端口的LED指示灯不亮，表示该连接为失败。只有当光纤端口连接成功后，LED指示灯才转变为绿色。 同样，当汇聚层交换机连接至核心交换机时，光纤的收发端口之间也必须交叉连接，如图所示。

光电收发器的一端使用光纤跳线连接至光纤配线架，实现与远端光纤接口的连接;另一端使用双绞线跳线连接至交换机的RJ-45端口，实现与交换机上其他计算机间连接，从而完成网络骨干的光纤传输。 当网络直径过大、己经远远超出双绞线所能支持的传输距离时，都会借助于光纤进行传输。如果网络用户较量较少，仅仅是为了实现远距离通信，对网络性能和数据传输速率没有太高要求，可以在两端均使用光电收发器十普通RJ-45端口交换机的方式，从而大幅降低网络成本。

连接光电收发器与交换机时，应当注意以下几个方面的问题。

●连接光电收发器与交换机的双绞线跳线应当为直通线。有些光纤收发器提供一个MDI/MDI-X按钮开关，当使用交叉线时应当按下MDI/MDI-X开关按钮，而使用直通线时，则无需按下该按钮。事实上，只要LED指示灯变绿，即为连通状态;否则，说明连接跳线或开关按钮有问题。

●光纤跳线的类型与芯径必须与布线中使用的光纤完全相同。
