电柜3D布局需要满足哪些条件？

介绍做电柜3D布局需要满足的先提条件。 准备工作： 1、电气符号必须插入相应的部件

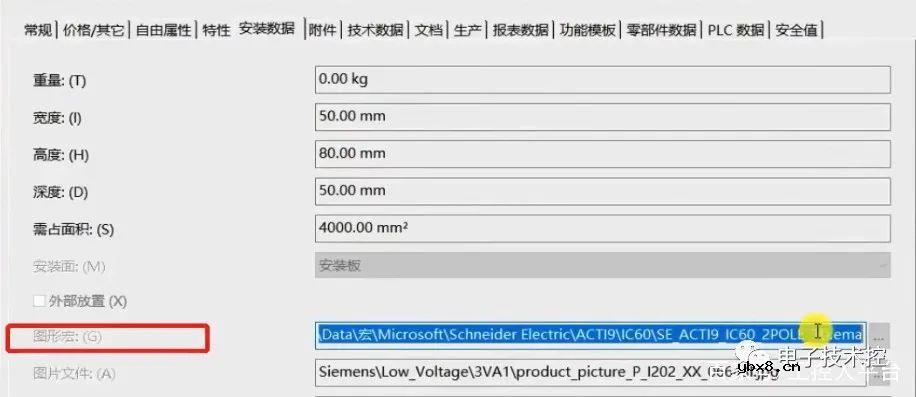

图1 2、电气部件要关联有相应的3D宏 使用stp格式文件，制作成3D宏，在部件中需要关联。

 图2 例如：

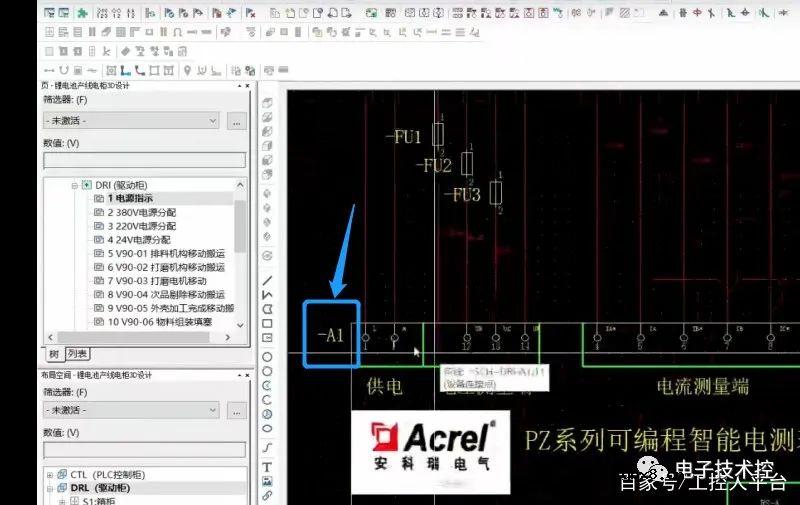

图3 看图2，双击“-A1”，

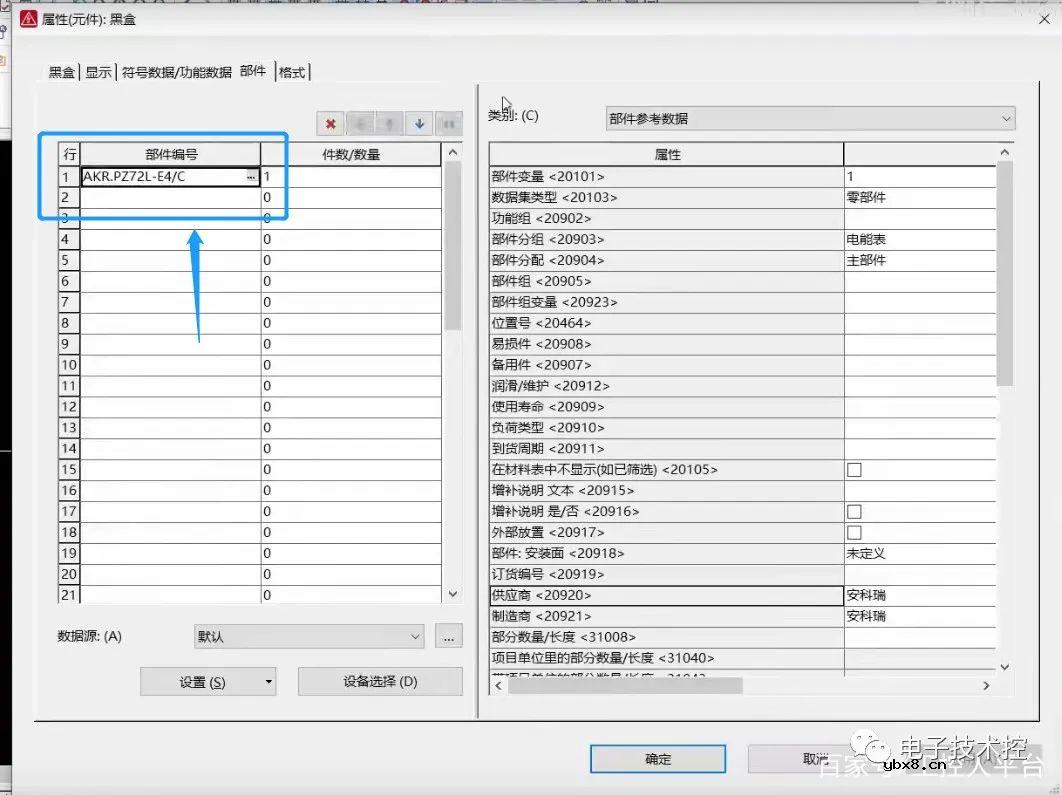

 图4 图中的每一个符号，他都有部件，部件中还需要有3D宏，看下图：

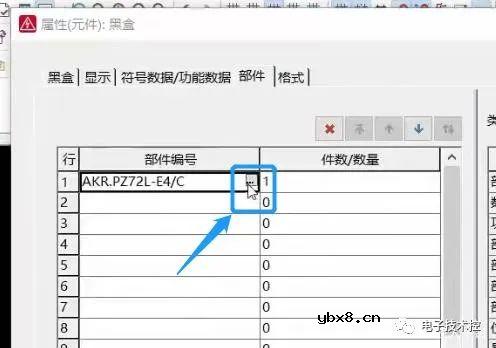

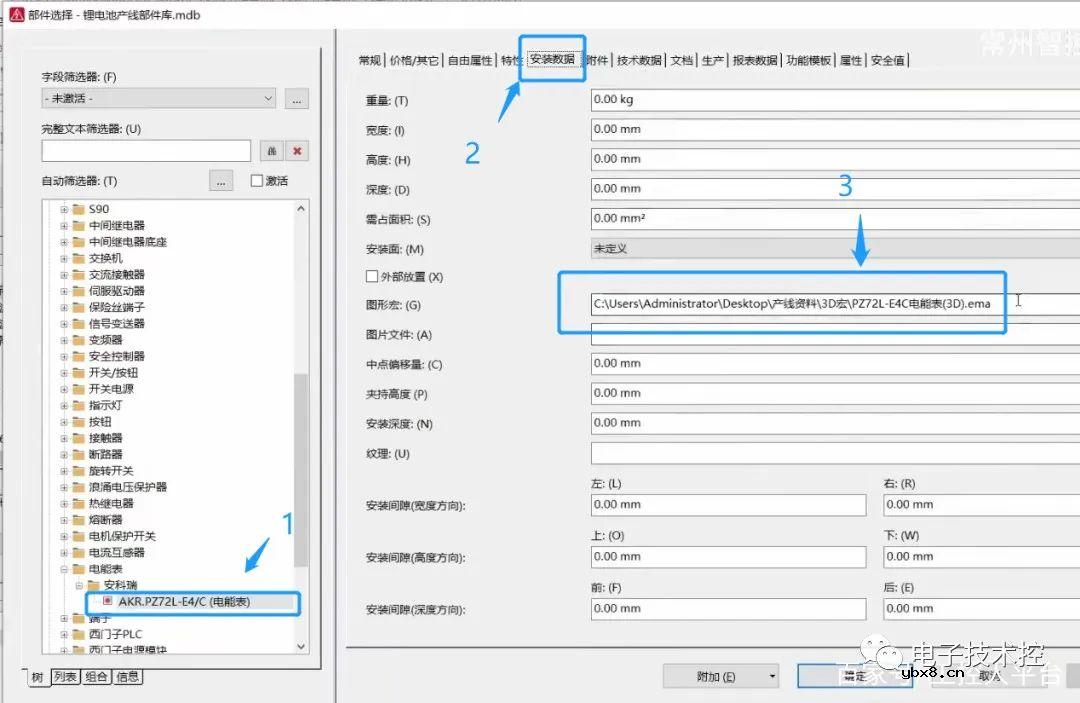

图5 点击“...”，然后打开部件库：

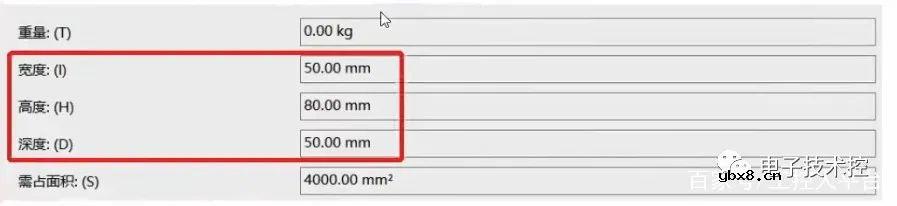

 图6 而如果没有3D宏，将以下面的尺寸生成快速模型

 图7 下图是2D安装板布局宏

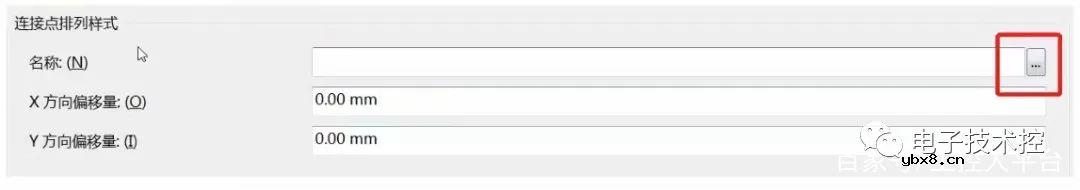

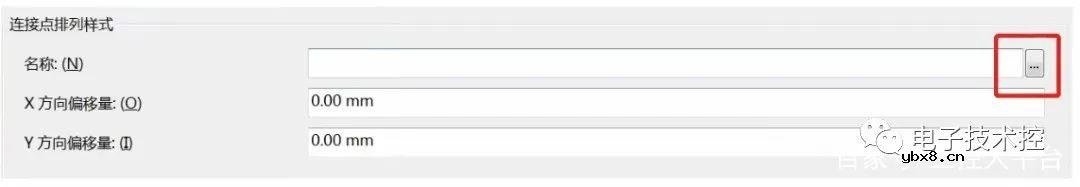

图 8 下图是连接点样式关联

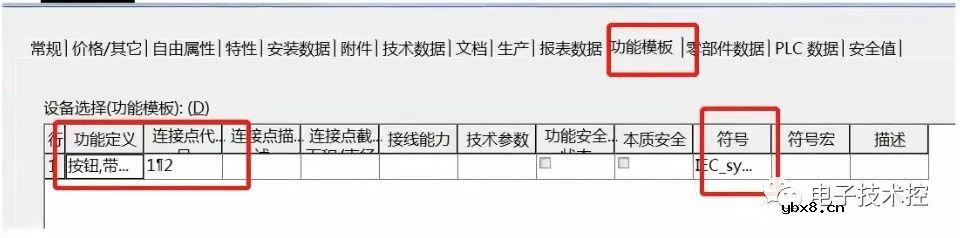

 图9 3、电气部件有功能定义

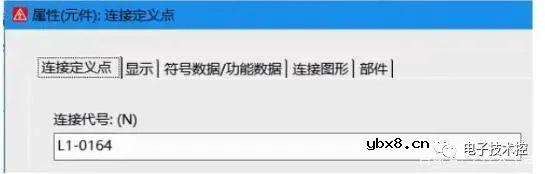

 图10 4、电气部件有相应的连接定义点

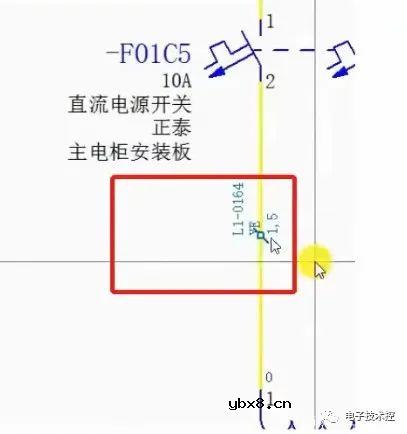

 图11 5、电线有相应的连接号

图12

图13 6、电线有相应的线径和颜色，都是在连接定义点下完成的

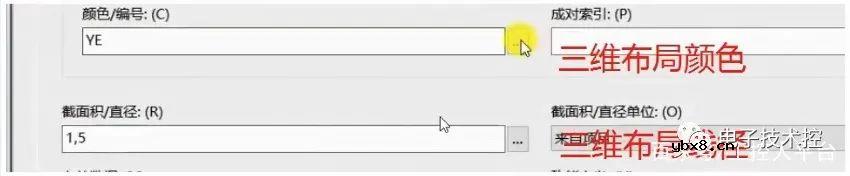

 图14 默认都是黑色，如果要修改的话，后期也可以在连接导航器中集中修改。
