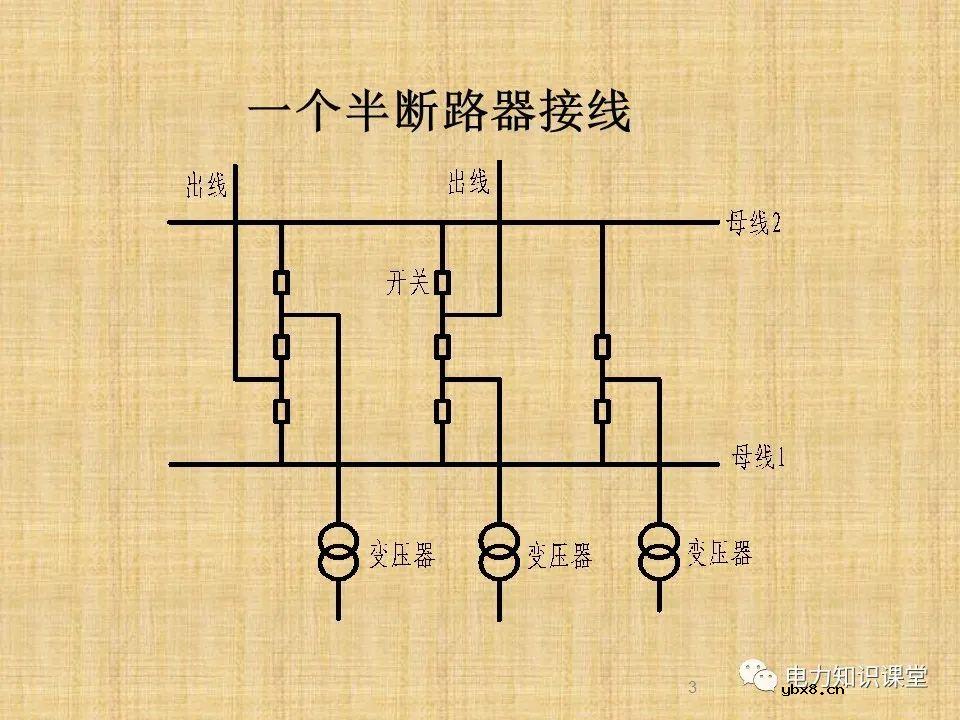

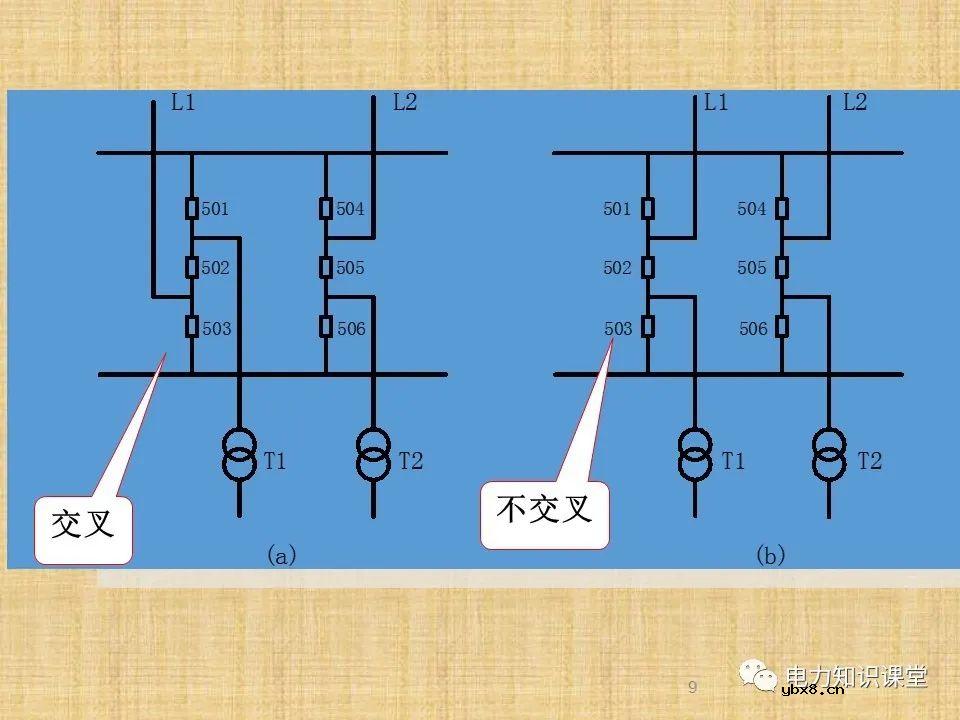

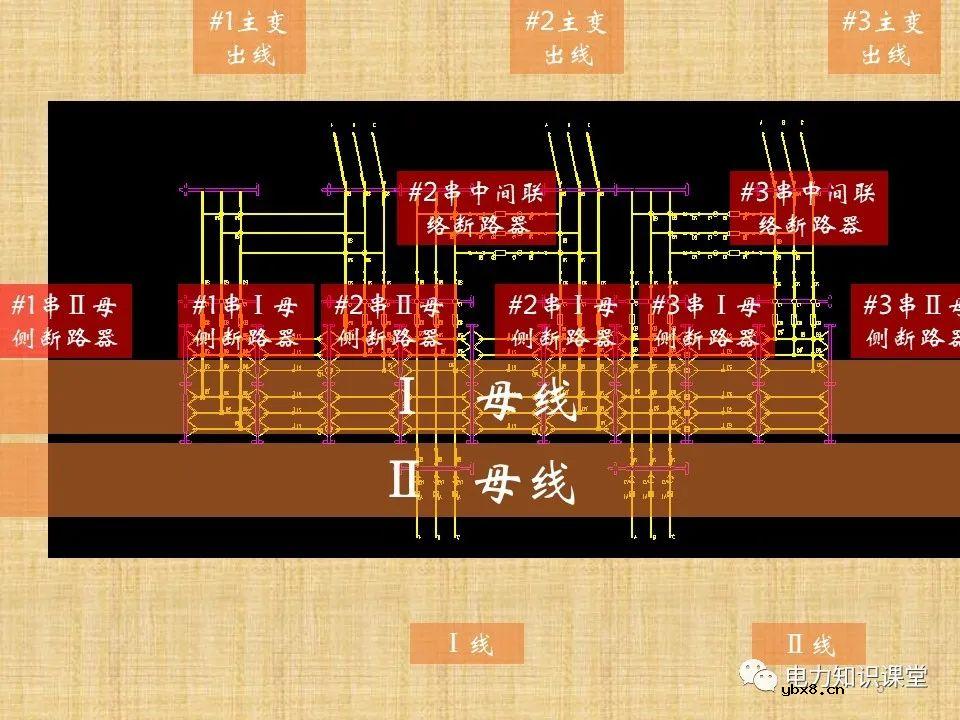

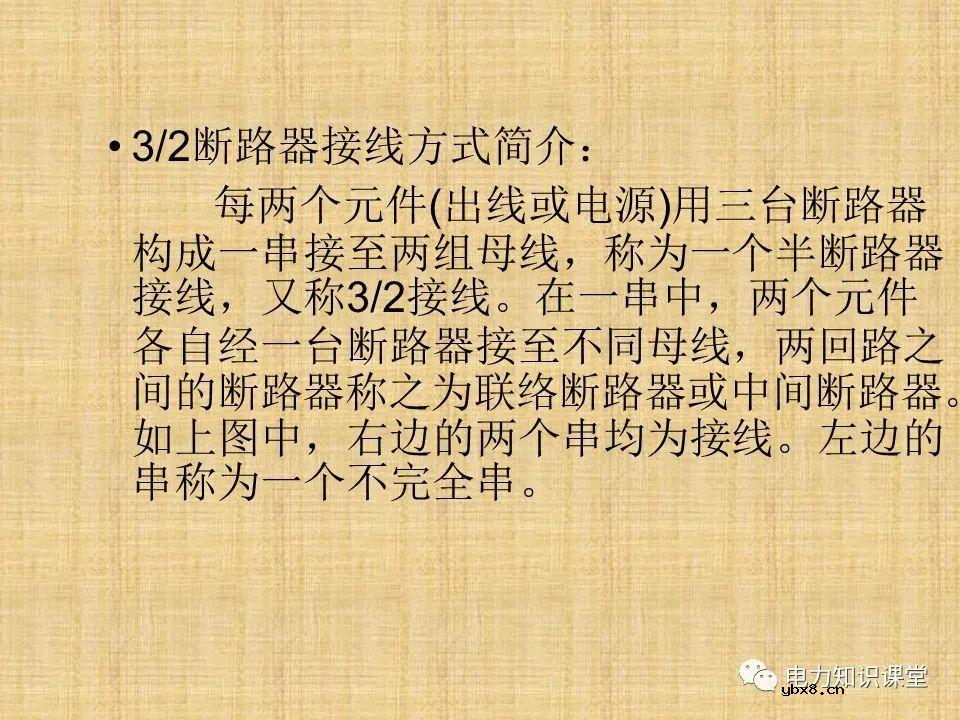

每两个 元件（出线或电源）用三台断路器构成一。串接至两组母线，称为一个半断路器接线，又称3/2接线。在一串中，两个元件各自经一台断路器接至不同母线，！两回路之间的断路器称之为联络断路器或中间断路器。如上图中，右边的两个串均为接线。左边的串称为一个不完全串。
编辑：黄飞
