如何获取压变电容（变容二极管）的电容曲线？

变容二极管(Varactor Diodes)又称"可变电抗二极管"，是利用PN结反偏时结电容大小随外加电压而变化的特性制成的。反偏电压增大时结电容减小、反之结电容增大。

1. 电容随电压变化的曲线

由于没有时间因素，可看成LTI系统，稳态就可以用S参数任务计算SYZ矩阵，后处理有从SYZ参数提取电容C的模板。

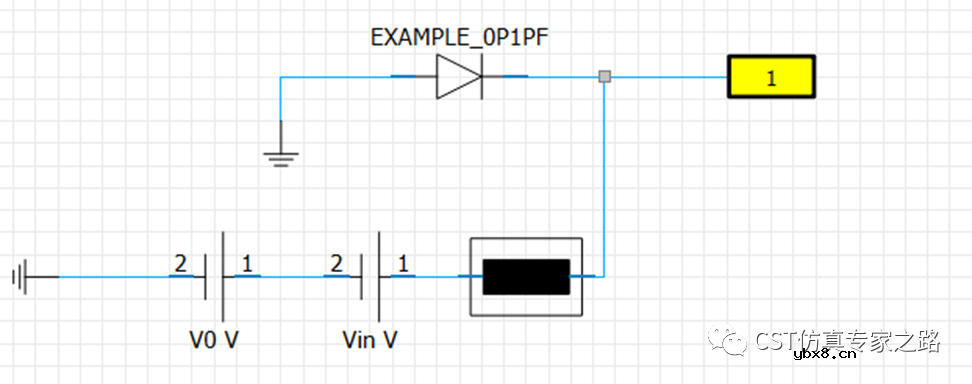

搭建电路，用DC电压Vin参数控制二极管的负电压，再用无穷大的电感只让DC过（也叫DCFEED模块）：

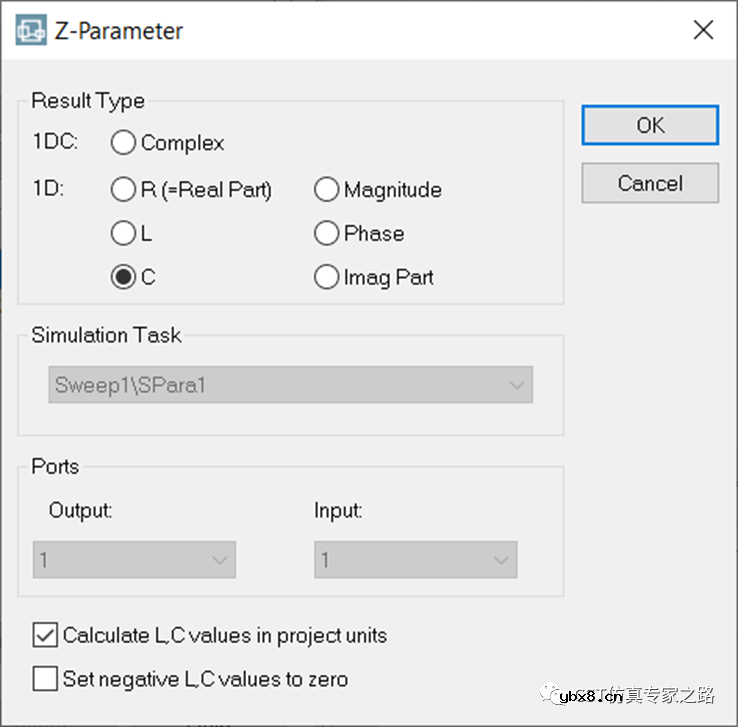

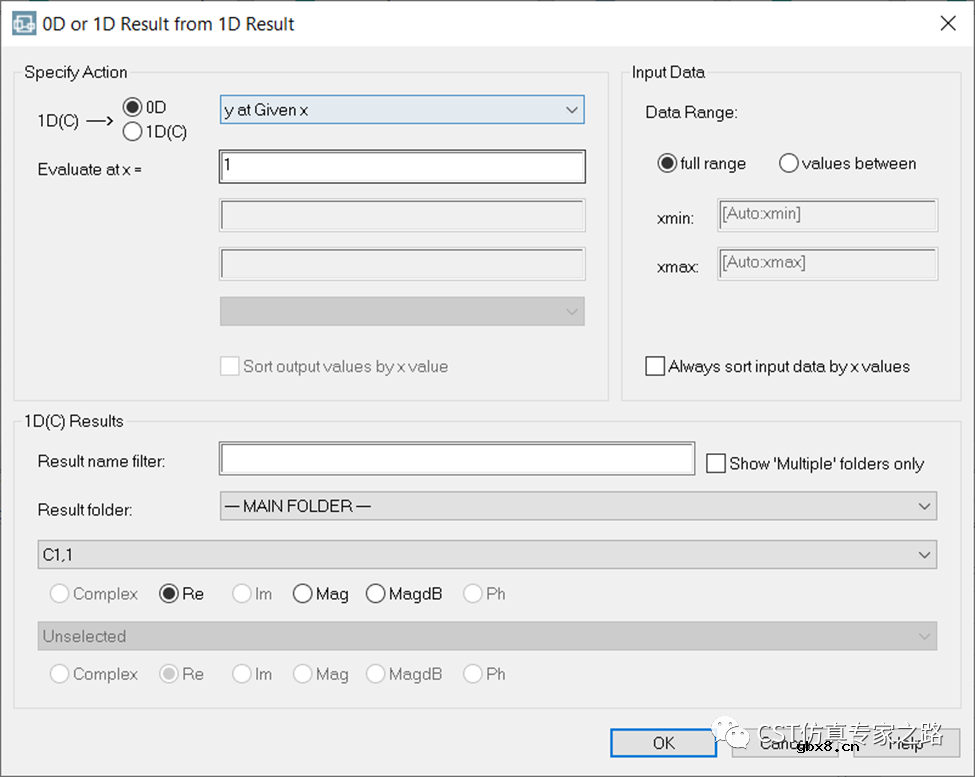

添加S参数任务和扫参任务，S参数设置频率范围，比如0-100MHz，然后添加后处理任务，提取电容值和1MHz的电容值：

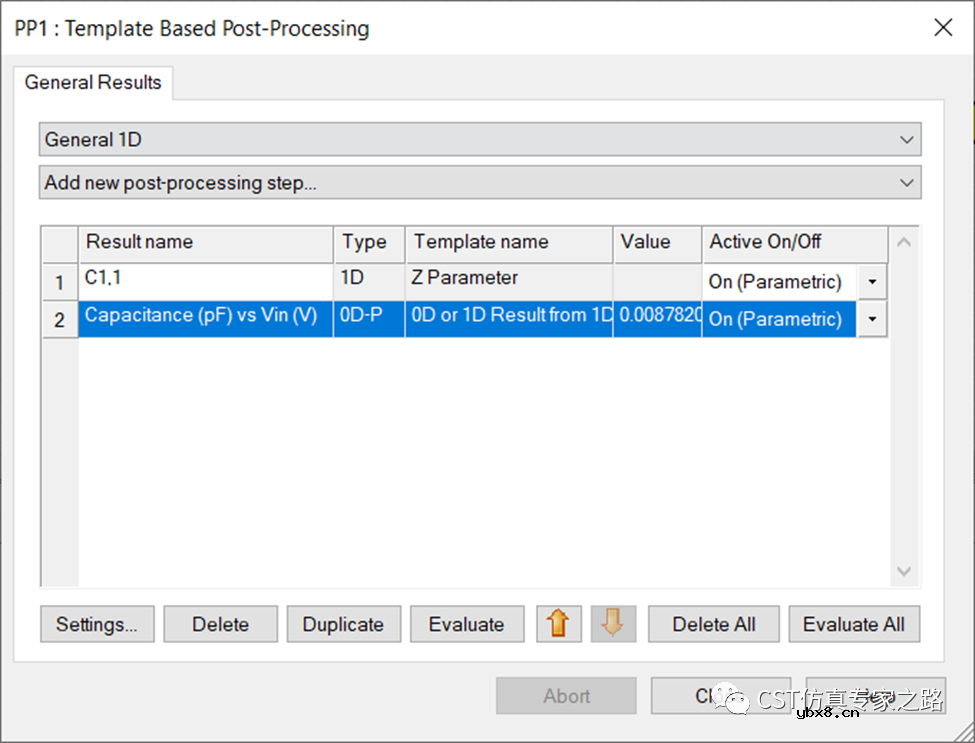

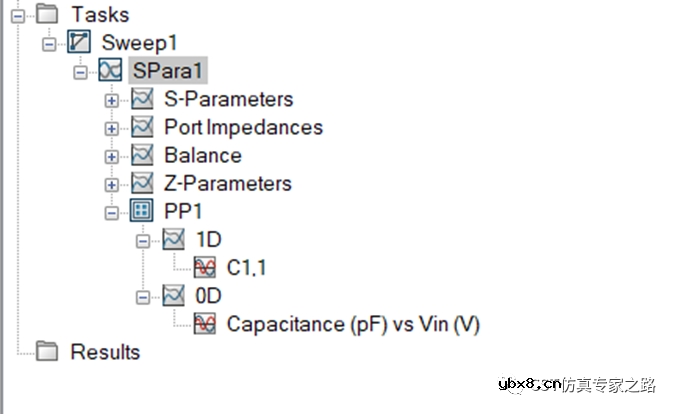

起个好名就行了：

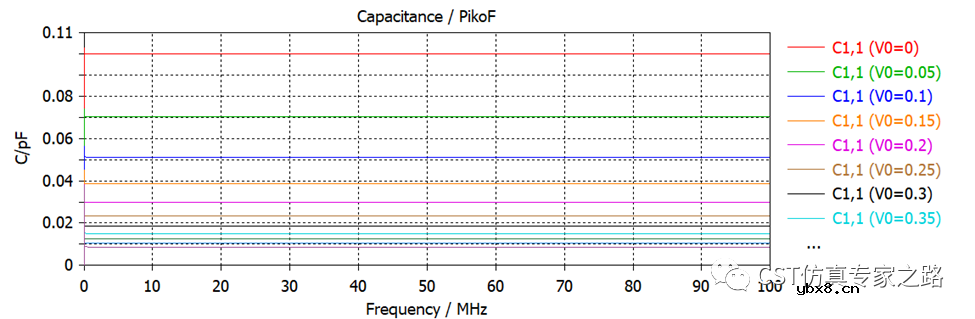

更新扫参任务，获得：

2. 电容随时间变化的曲线

这个就略复杂一点，需要一点技巧，因为随时间变化的电压就不算稳态了，S参数不能直接计算;但是我们可以把每个时间点当作一个稳态，然后扫参时间就可以了。

这里我们以一个100MHz的正弦变化的电压为例，搭建电路：

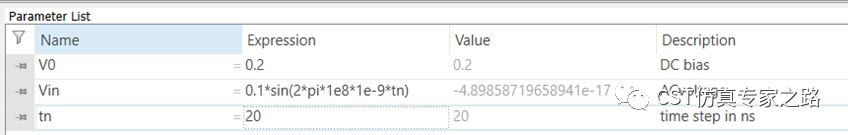

设置时控电压参数：

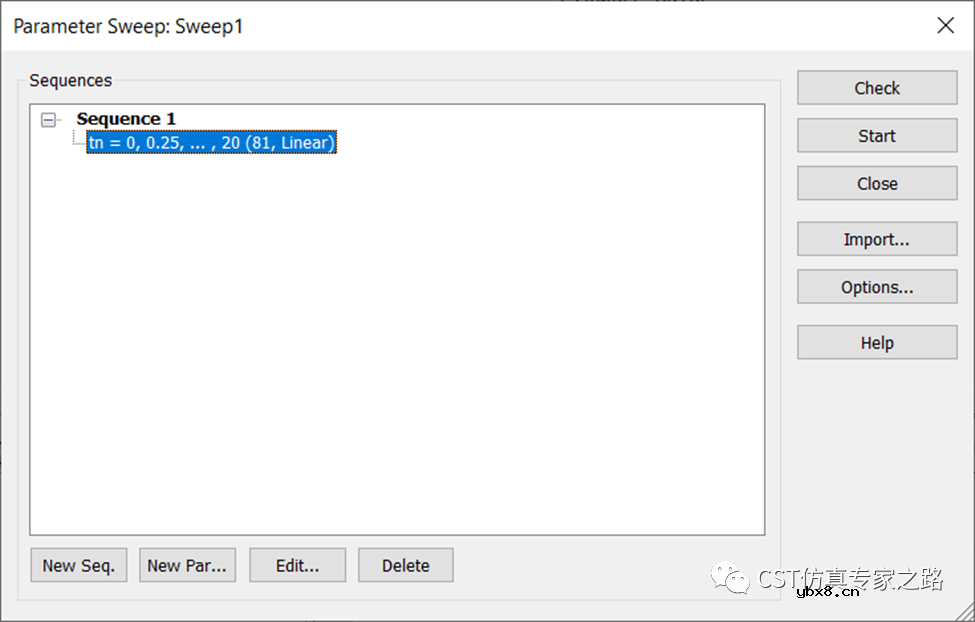

AC电压0.1V，DC电压0.2V，所以两个周期20ns内，压变范围为0.1-0.3V，对照上文的压变电容曲线，可以预计电容值在0.02-0.05之间非线性变化。添加扫描任务：

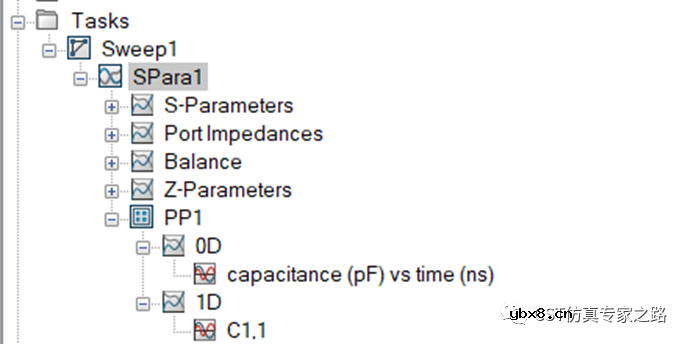

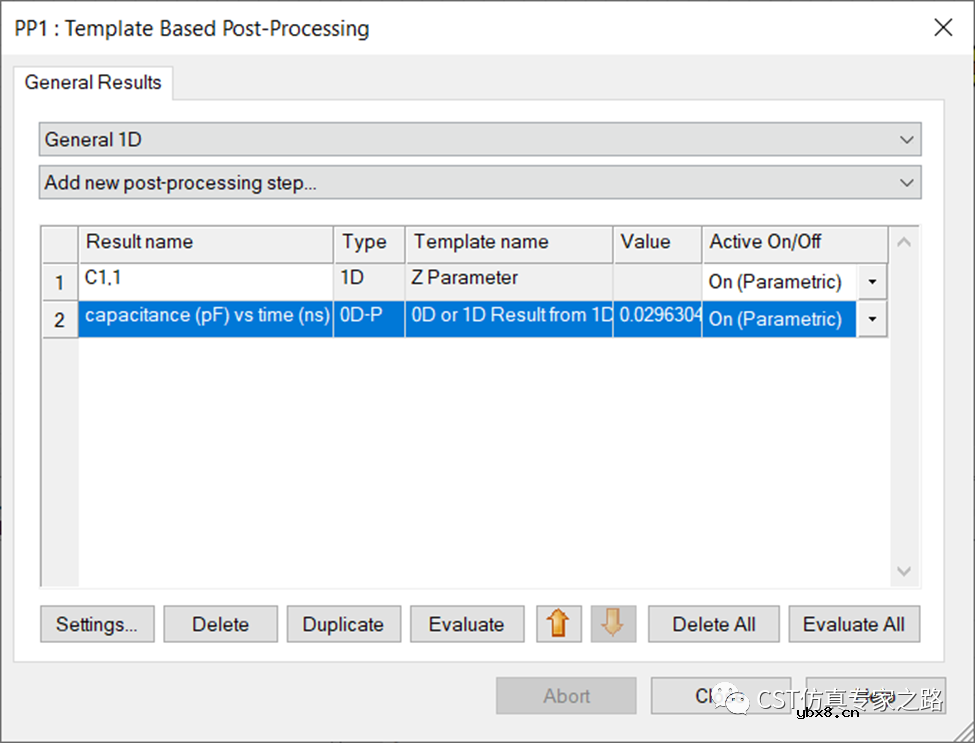

修改后处理名称：

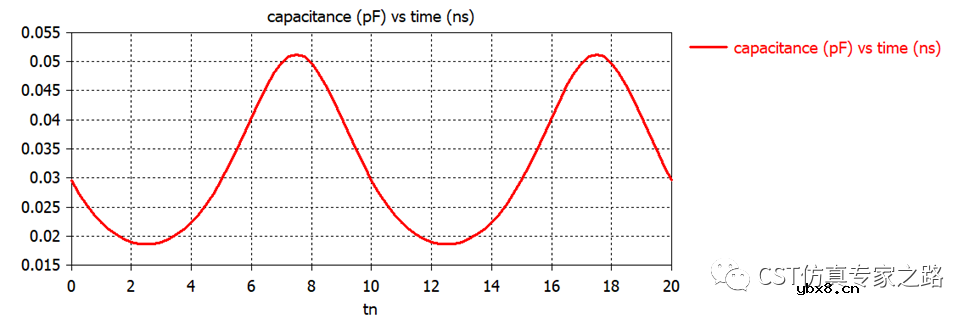

运行扫参得到：

小结：

1．压变电容可以以二极管+SPICE模型的形式在CST电路中使用。

2．提取电容的最简单方法就是通过S参数，但是不同的电容曲线需要用户理解信号系统的特性，分别使用一点小技巧。
