带离心开关的单相交流电机电容的接法

带离心开关的单相交流电机分为两种，一种是只带有启动电容的电机，另一种是既有启动电容又带运行电容的电机，也就是双电容电机，下面介绍只带启动电容电机电容的接法，供大家学习。

带离心开关的单相交流电机电容的接法

电机内部有离心开关而只带启动电容的电机，外部是三根线头，将万用表打到电阻当1欧姆量程，一只表笔接电机公共脚，另一只表笔分别测试另外两个线头的电阻值，电阻值小的线头就是运行绕组2端引出的线头，该线头接电源的一端和电容的一脚。电阻值大的线头就是启动绕组3端线头，也就是是通过离心开关连接启动绕组的线头，该线头接电容另一脚。

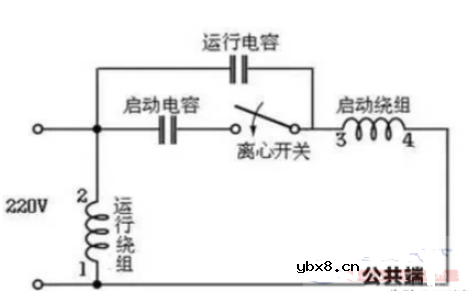

如图：

电机内部有离心开关即带启动电容又带运行电容电机有四个线头，也就是在带离心开关只有启动电容电机的基础上，多出了一个运行电容的线头，这时只需要将运行电容的一脚接运行绕组2端引出的线头接口，运行电容的另一脚接启动绕组3端引出的线头接口即可。
