Boost电路是怎样将电压升上去的？

对于没有什么电学基础的朋友来说，Buck、Boost电路能够将电压变来变去，显得十分神奇。而最让人觉得神奇的还是Boost电路能够起到升压的效果。想要了解它是如何实现的吗？

对于一个最简单的Boost电路来说，它可以只有五个元器件组成：电源、电感、电容、二极管和一个开关。如果我们单独将电感或电容连接到电源两端，它们都能够将电能以种种形式储存起来，而我们的故事也从此开始：

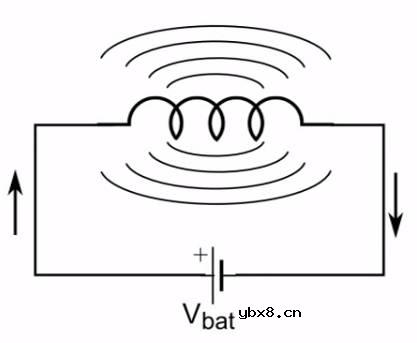

当电感被连接到电源两端的时候，电流流过电感，这个过程会在电感周围产生感生磁场，当电流稳定之后，其磁场也趋于稳定。若我们将电源撤掉，磁场将会在线路中产生一个方向相反的电动势，其值可能大于原电源的电动势。明白了这两点，Boost电路的最基本原理也就不难分析了。

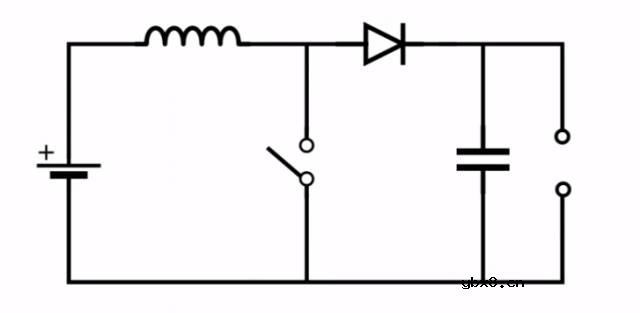

在这样的一个电路中，如果我们闭合开关，电源将对电感充电，电能转化为电感上的磁场能量。而当我们打开开关，电感上的磁场将转化为电能，通过右侧的二极管向电容充电。而对于电容来说，其电压将取决于电源电压和电感的充电过程，在开关打开的时候，为其供电的除了电源，还有电感中的能量， 因此其电压将高于原电源电压。如果这个过程不断地往复下去，我们就能够在电容两端得到高于电源电压的输出电压。

很显然，在实际的电源中我们不可能用手去按开关，用在这个位置上的将会是开关管。它将以极快的速度开关，从而控制整个过程。这也是开关电源中“开关”一词的来历，你明白了吗？
