怎么设计一款兼容STM32F207和GD32F207的开发板？

01**

电源

下图来自STM32F207的datasheet。

①表示Vcap1和Vcap2接了2.2uf的电容接地，每个接1个电容；

②表示VDD1到VDD15接上VDD电源，再接电容，接地。Vss接地。PCB布局，尽量把电容离管脚近；

③表示可能有15个VDD，同理Vcap1和Vcap2只有两个方块，说明有两个电源引脚；

④表示VDDA连接VDDA，VDDA和VSSA，那么就是他们给ADC等模块供电，没有的话，就是VDD和VSS供电。其中Vref+和Vref-是ADC模块基准电压，可以直接连VDDA和VSSA；

⑤必须其中有一个VDD连接上4.7uf电容，（注意：STM32F10系列必须是VDD_3连接4.7uf电容）；

⑥表示Vref+可以连接其他的基准电压，但是要连接10nf电容+1uf电容，其实就是并联。

注释：

• 10nf+1uf 就是并联电容
• 100nf = 104 10nf = 103 1uf=105

02**

boot

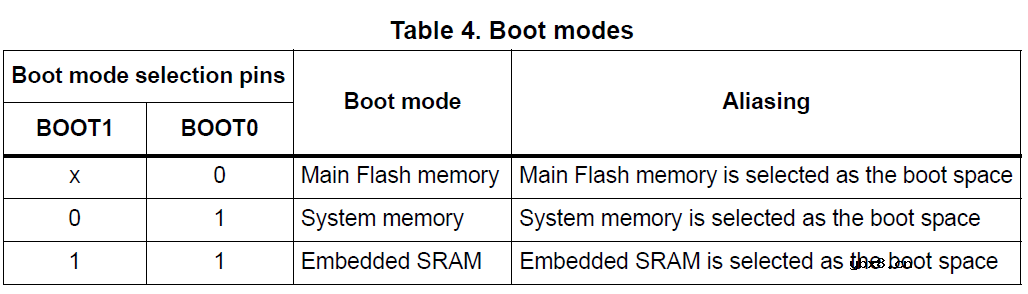

下图见：STM32F207用户参考手册，编号RM0033

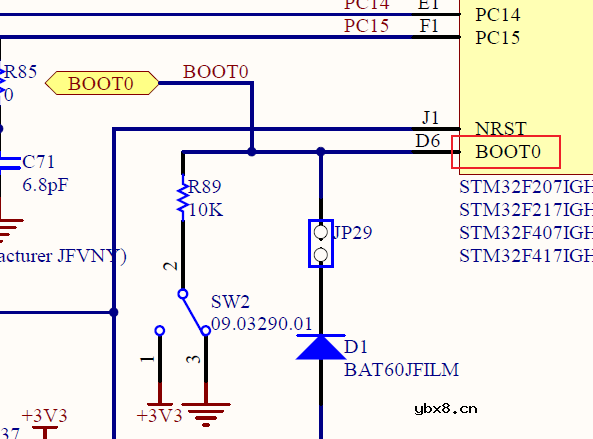

boot0可以不下拉电阻的，片内有下拉电阻，实际项目中，还是需要下拉电阻，保证在复杂电磁环境下从Flash启动；

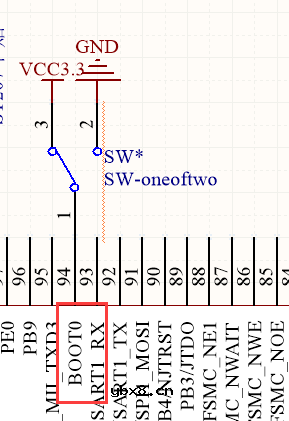

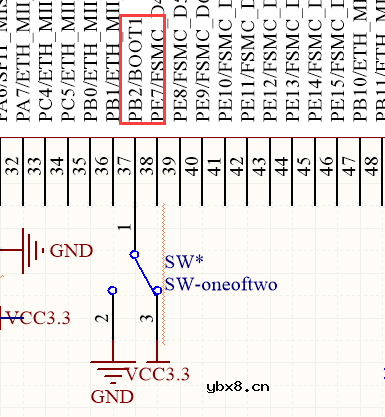

采用跳电阻的形式选择，实际项目，只需要BOOT0就好，学习的板子，两个都设计吧。

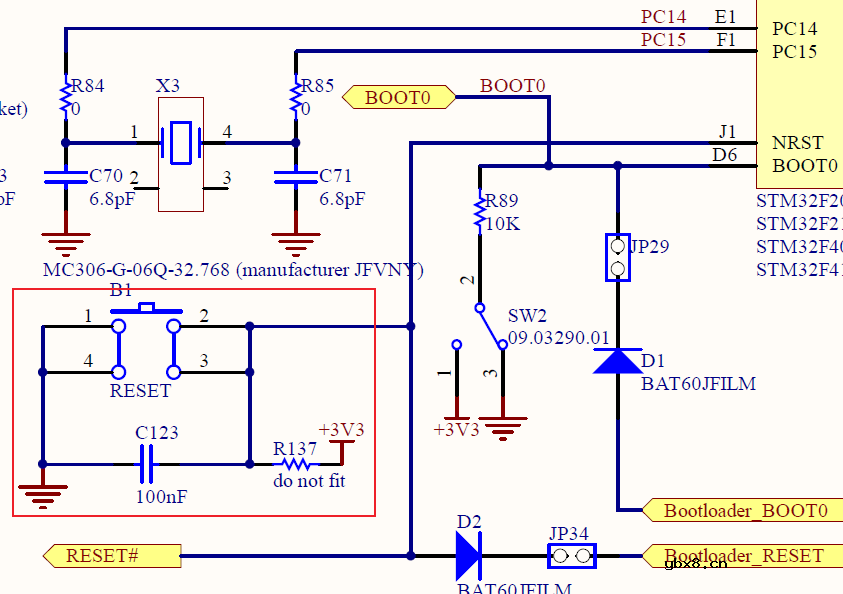

STM32F207官方评估板电路：

03**

复位电路

下图见datasheet

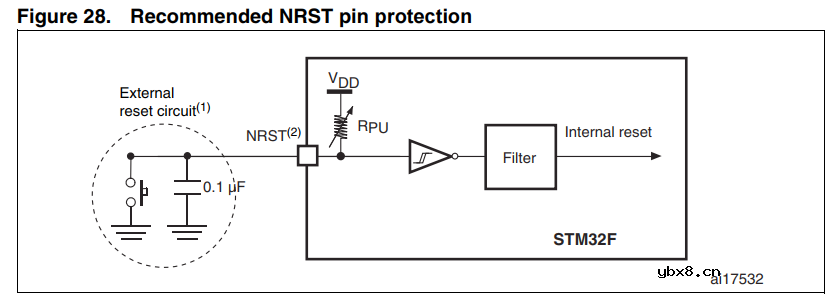

上图看出，官方建议下拉0.1uF电容，再接复位按键，当管脚是低电平的时候复位，官方评估板电路采用电阻降压，注释donot fit，

04**

晶振

采用3225封装的无源贴片晶振。

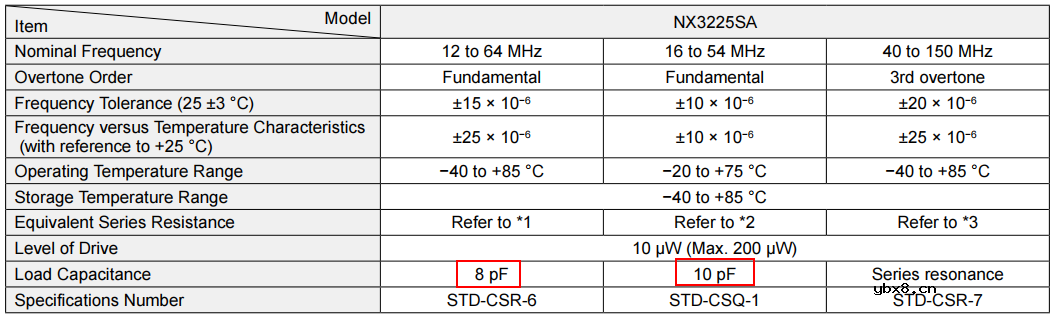

晶振资料

Load Capacitance：负载电容

个人一般配18PF电容

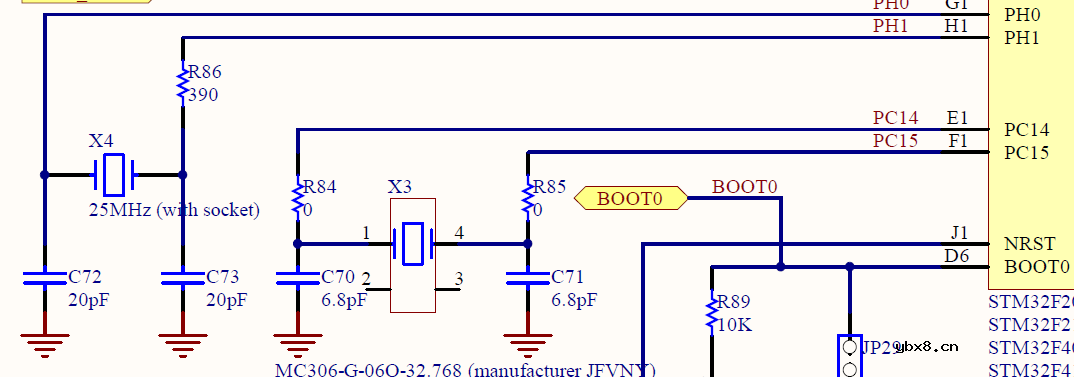

下图是ST的评估板原理图

其中，低速时钟为了片内RTC

05**

JTAG

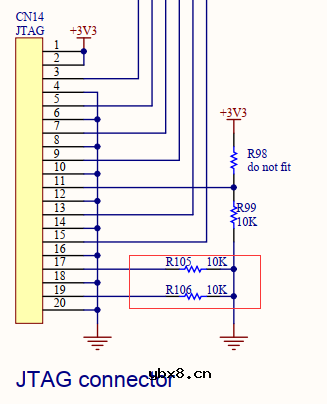

根据ST的评估板，JTAG有上下拉电阻，实际应用中，使用SWD接口，只需要VCC，TMS，TCK，GND四根信号线，没有上下电阻也没有影响。

06**

兼容设计

1、复位采用max809

2、无论是否使用模拟部分和AD部分，MCU外围出去VCC和GND，VDDA、VSSA、Vref(如果封装有该引脚)都必需要连接，不可悬空

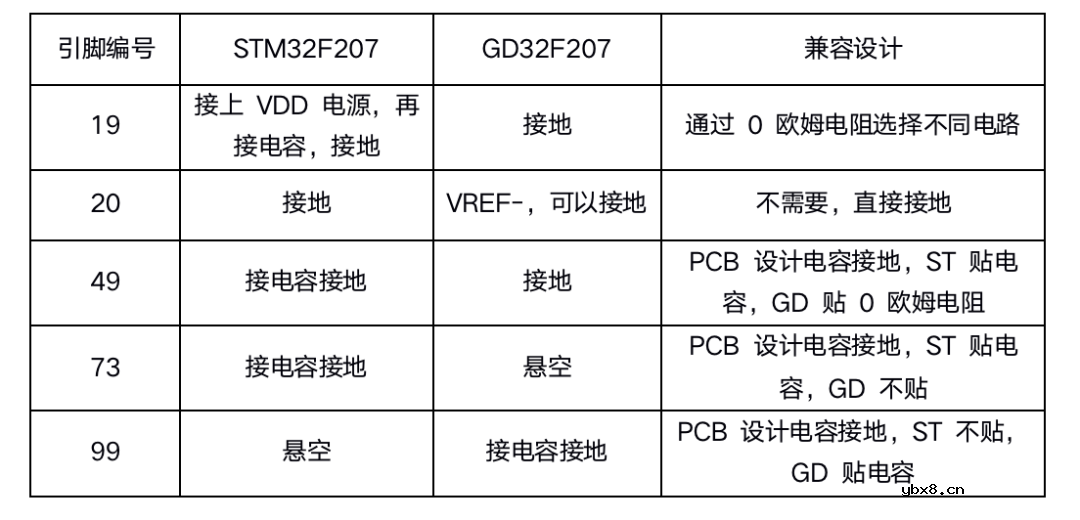

3、兼容GD207和ST207，原理图上做一下图示四种处理

差异区别：

07**

外设资源

设计兼容STM32F207和GD32F207的开发板，其他外设资源电路直接参看原理图。

板载资源有：

• USB串口
• 网口（RTL8201）
• 两颗LED
• RTC
• NorFlash
• 电源（5V转3.3V）
• TF卡
• 触摸按键
• 4个独立按键
• 8位并口LCD
• USB
• ESP8266的WIFI模块
• ESP8266的USB下载口

设计缺陷

• 四个角忘记放置定位孔
• BOOT0和BOOT1的丝印错写为GND
• 很水的原理图和layout
• 没有纽扣电池供电给RTC
