PCB传统四层堆叠的缺点

如果层间电容不够大，电场将分布在电路板相对较大的区域上，从而层间阻抗减小，返回电流可以流回顶层。在这种情况下，该信号产生的场可能会干扰附近改变层的信号的场。这根本不是我们所希望的。不幸的是，在 0.062 英寸的 4 层板上，各层之间的距离较远（至少 0.020 英寸，如图 1 和图 2 所示），并且层间电容很小。

当走线从第 1 层更改为第 4 层或反之亦然时，图 1 和图 2 中的层叠的个问题就会出现。如图 3 所示。

图 3.图片由Altium提供。

该图显示，当信号走线从第 1 层到第 4 层（红线）时，返回电流也必须改变平面（蓝线）。如果信号的频率足够高并且平面靠得很近，则返回电流可以流过接地层和电源层之间存在的层间电容。然而，由于缺少返回电流的直接导电连接，会导致返回路径中断，我们可以将这种中断想象为平面之间的阻抗（见图 4）。

图 4.图片由电磁兼容性工程提供。

如果层间电容不够大，电场将分布在电路板相对较大的区域上，从而层间阻抗减小，返回电流可以流回顶层。在这种情况下，该信号产生的场可能会干扰附近改变层的信号的场。这根本不是我们所希望的。不幸的是，在 0.062 英寸的 4 层板上，各层之间的距离较远（至少 0.020 英寸，如图 1 和图 2 所示），并且层间电容很小。因此，就会出现上述的电场干扰。这可能不会导致信号完整性问题，但肯定会产生更多的 EMI。这就是为什么在使用图 1 和图 2 所示的层叠时，我们避免更改层，特别是对于时钟等高频信号。

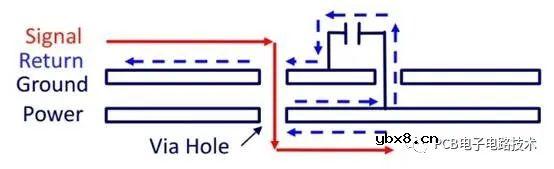

通常的做法是在过渡过孔附近添加一个去耦电容器，以降低返回电流所经历的阻抗（参见图 5）。然而，这种去耦电容器由于其自谐振频率较低，因此对于甚高频信号无效。对于频率高于 200-300 MHz 的交流信号，我们不能依靠去耦电容器来创建低阻抗返回路径。因此，我们需要一个去耦电容器（对于 200-300 MHz 以下）和一个相对较大的板间电容以用于更高的频率。

图 5 图片由Altium提供。

通过不改变关键信号的层可以避免上述问题。然而，四层板的小板间电容导致了另一个严重的问题：电力传输。时钟数字IC通常需要大的瞬态电源电流。随着 IC 输出的上升/下降时间缩短，我们需要以更高的速率提供能量。为了提供电荷源，我们通常将去耦电容器放置在非常靠近每个逻辑 IC 的位置。

然而，存在一个问题：当我们超出自谐振频率时，去耦电容器无法有效地存储和传递能量，因为在这些频率下，电容器将像电感器一样工作。

由于当今大多数 IC 都具有快速上升/下降时间（约 500 ps），因此我们需要一个额外的去耦结构，其自谐振频率高于去耦电容器的自谐振频率。电路板的层间电容可以是一种有效的去耦结构，前提是各层彼此足够接近以提供足够的电容。因此，除了采用常用的去耦电容器外，我们更喜欢采用紧密间隔的电源层和接地层来为数字 IC 提供瞬态电源。

请注意，由于通用的电路板制造工艺，我们通常在四层板的第二层和第三层之间没有薄绝缘体。在第 2 层和第 3 层之间具有薄绝缘体的四层板的成本可能比传统的四层板高得多。
