DS-100系列时间继电器结构和用途

　　时间继电器是指当加入（或去掉）输入的动作信号后，其输出电路需经过规定的准确时间才产生跳跃式变化（或触头动作）的一种继电器。是一种使用在较低的电压或较小电流的电路上，用来接通或切断较高电压、较大电流的电路的电气元件。

　　DS-100系列时间继电器结构

　　继电器安装在垂直的屏板上 可以前面接线或后面接线 采用透明的壳罩可以清楚的观察到继电器的内部结构及时间整定位置。

　　DS-100系列时间继电器外形尺寸图

　　

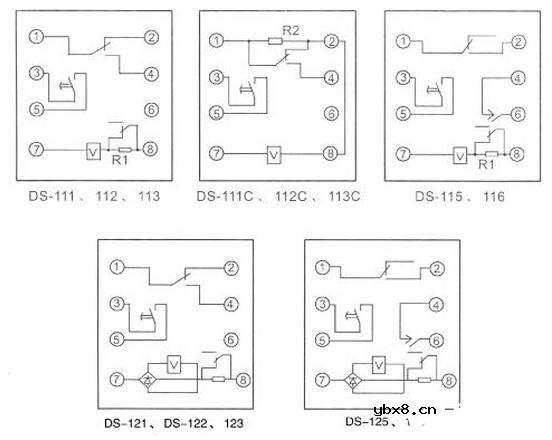

　　DS-100系列时间继电器内部接线图

　　

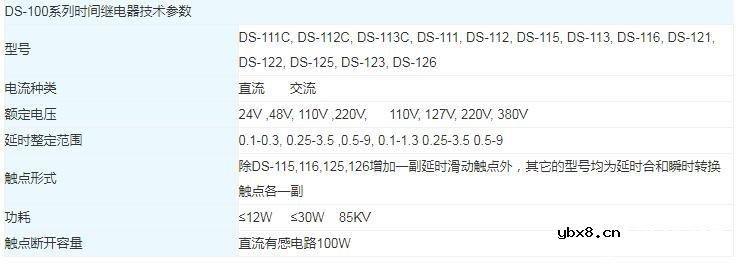

　　DS-100系列时间继电器技术参数表

　　

　　DS-100系列时间继电器用途

　　DS-100系类时间继电器主要包括DS-110 DS-120系列时间继电器（以下简称继电器） ，作为各种保护和自动控制线路中的辅助元件，使被控制元件的动作得到可调节的延时。
