压力继电器的分类及性能指标

制冷设备很多我们都见过了，但是制冷设备是靠什么来运作的呢，这里面我们会讲到压力继电器这么一个设备，然而压力继电器这个很多人可能连听都没听过，其实压力继电器是液压系统中当流体压力达到预定值时，使电接点动作的元件。压力继电器也可定义为将压力转换成电信号的液压元器件，客户根据自身的压力设计需要，通过调节压力继电器，实现在某一设定的压力时，输出一个电信号的功能。对于压力继电器的知识，大家是否想要了解更多呢？

压力继电器的分类

1、膜片式压力继电器

当进口的压力达到弹簧的调定值时，膜片在液压力的作用下产生中凸变形，使柱塞向上移动。柱塞上的圆锥面使钢球和作径向运动，钢球推动杠杆绕销轴逆时针偏转，致使其端部压下微动开关，发出电信号，接通或断开某一电路。当进口压力因漏油或其他原因下降到一定值时，弹簧使柱塞下移，钢球和又回落入柱塞的锥面槽内，微动开关复位，切断电信号，并将杠杆推回，断开或接通电路。

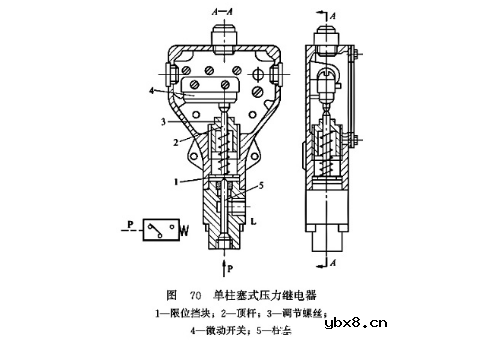

2、单柱塞式压力继电器

控制口p和液压系统相连，当系统压力上升到压力继电器调定值时，作用于柱塞5上的液压力克服弹簧力，顶杆上推，使微动开关的触点接通或断开;当系统压力下降低于调定值时，在弹簧力的作用下，顶杆和柱塞下移复位，微动开关恢复到原始位置。

柱塞式压力继电器工作可靠，寿命长，成本低。由于其容积变化较大，故不易受压力波动的影响。但由于弹簧刚度较大，所以重复精度较低，误差为调定压力的1.5-2.5。此外，开启压力与闭合压力的差值较大

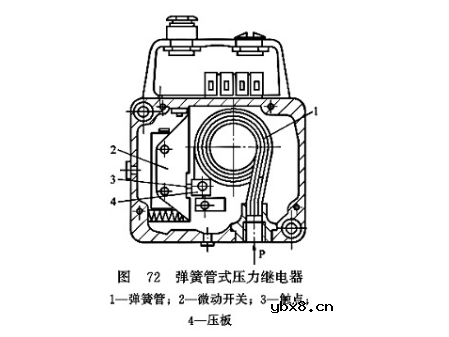

3、弹簧管式压力继电器

由壳体盒盖、感压元件、压力开关和接线盒组成。其特征在于所述的感压元件是金属管制的多圈螺旋弹簧管，弹簧管两端分别与进油接头和封口塞先以螺纹连接再焊接，进油接头固定在壳体上，封口塞上固定有可调触板，触板与压力开关的触头对正，压力开关固定在弹性开关夹上，开关夹一端固定在壳体上，触板与压力开关的触头的距离由压力调节机构调节。

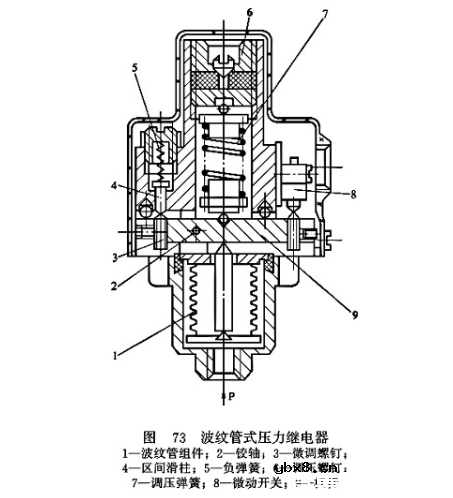

4、波纹管式压力继电器

主要由低压波纹管、高7低压顼力棒、碟形资片、压差调节盘、复位弹簧、压力调节盘、传动杆和徹动开关等部件组成。高、低压制冷剂蒸气通过连接竹作用到压力继电器的商、低压波纹上，使之产生变形，再通过复位弹簧和传动杆使微动开关接通或断开，以控制压缩机的停止与运转，其中，压力调节盘可以调节复位弹簧的弹力，而压差调节盘则可调节微动开关断开与闭合时压力差。

压力继电器的选用

1、购买之前确定液压系统的压力后再购买相对应量程的压力继电器，避免调压范围过小或太大。

2、根据使用电源购买相对应的压力继电器，要符合电路中的额定电压。

3、根据液压系统的管路口径选买相对应接口口径的压力继电器，以免用不了。

压力继电器的性能指标

1、调压范围，指的就是压力继电器最大调压与最小调压比值，成为调压范围。

2、灵敏度，压力继电器的开压力和闭压力的差为它的灵敏度。

3、升降压力动作时间，从压力继电器入口压力升至设定压力时间，为升压动作时间，反之为降压时间。

4、当设定值确定，压力继电器数次升降压力，它们之间的差越小则重复精度越高。
