中间继电器的结构和工作原理

中间继电器（intermediate relay）常常用于继电保护与自动控制系统中，以增加触点的数量及容量，还被用于在控制电路中传递中间信号。中间继电器的延时方式主要有两种，分别是通电延时和断电延时，安装方式主要分为固定式、凸出式、嵌入式、导轨式。它一般是没有主触点的，因为过载能力比较小。所以它用的全部都是辅助触头，数量比较多。

中间继电器的结构原理

1、线圈装在“U”形导磁体上，导磁体上面有一个活动的衔铁，导磁体两侧装有两排触点弹片。在非动作状态下触点弹片将衔铁向上托起，使衔铁与导磁体之间保持一定间隙。当气隙间的电磁力矩超过反作用力矩时，衔铁被吸向导磁体，同时衔铁压动触点弹片，使常闭触点断开常开触点闭合，完成继电器工作。当电磁力矩减小到一定值时，由于触点弹片的反作用力矩，而使触点与衔铁返回到初始位置，准备下次工作。

2、继电器的“U”形导磁体采用双铁心结构，即在两个边柱上均可装设线圈。对于DZY、DZL和DZJ型只装一个线圈，而对于DZB，DZS，DZK型可根据需要在另一个铁心上装以保持线圈或延时用阻尼片等。从而使线圈类型大不相同的继电器都通用一个导磁体。中间继电器：用于继电保护与自动控制系统中，以增加触点的数量及容量。它用于在控制电路中传递中间信号

中间继电器的结构、工作原理与接触器类似，主要由电磁机构和触点系统组成，但没有灭弧装置，不分主辅触点。与接触器的主要区别在于：能灵敏地对电压、电流变化做出反应，触点数量很多但容量较小，主要用来切换小电流电路或用作信号的中间转换。

中间继电器是一种大量使用的继电器，它具有记忆、传递、转换信息等控制作用，也可用来直接控制小容量电动机或其他电器。

中间继电器的结构与交流接触器基本相同，只是其电磁机构尺寸较小、结构紧凑、触点数量较多。由于触头通过电流较小，所以一般不配灭弧罩。

电路，电流很小，所以一般中间继电器不需要灭弧装置。中间继电器线圈在如上850/0~105%额定电压时应能可靠工作。

中间继电器适用于交流50Hz，电压至380V及直流电压至220V的控制电路中，用于控制各种电磁线圈，以使信号放大或将信号同时传递给有关控制元件。

中间继电器KA、电磁式电压继电器KV及电磁式电流继电器KA的图形符号和文字符号如图。

中间继电器的选择主要依据被控制电路的电压等级，以及所需触头的数量、种类及容量等要求来选择。

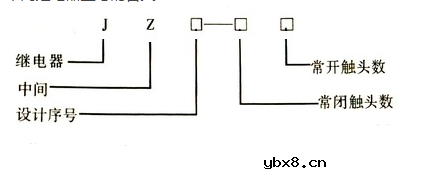

中间继电器型号的含义：
