异步二进制计数器
1. 电路构成与工作原理
JK 触发器构成的异步二进制加法计数器
异步二进制计数器工作原理
输入第“15”个脉冲时，输出“1111”，当输入第“16”个脉冲时，输出返回初态“0000”，且 Q3 端输出进位信号下降沿。因此，该电路构成 4 位二进制加法计数器。
4 位二进制加法计数器态序表

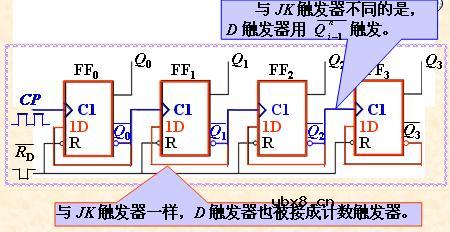

D 触发器构成的异步二进制加法计数器
其工作原理与前述JK触发器所构成的二进制计数器的相同。
