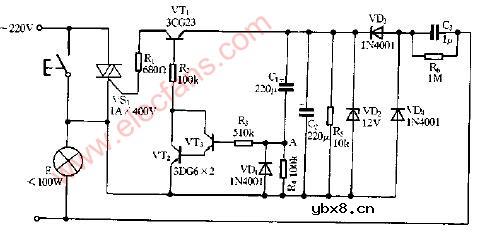

延时节电灯电路图

NE555的长延时电路

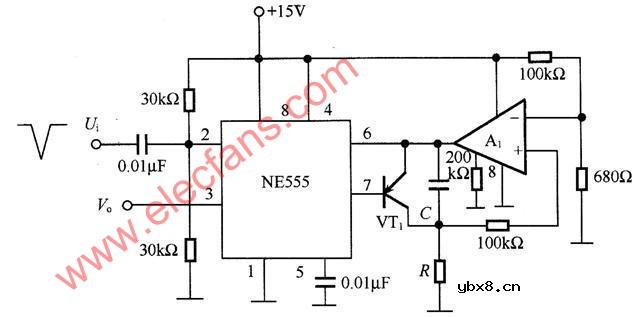

如图所示，是采用NE555的长延时电路。电路中，NE555触发后输出高电平，7脚内部晶体管开路。积分器对由电阻分压形成的基准电压Uref进行线性积分，积分输出以Uref／（RC）线性上升，6脚的触发点为（2／3）Ucc＝10V。若Uref＝0.1V，NE555的阈值电压UTH上升到10V所需要的时间即延时为100RC。当达到（2／3）Ucc时，NE555内部触发器翻转复位，3脚输出由高电平变为低电平，7脚内部接地从而使VT1导通引起电容C放电，整个电路返回初始状态。
