鱼缸水泵自动开停控制电路图

鱼缸水泵自动开停控制电路图

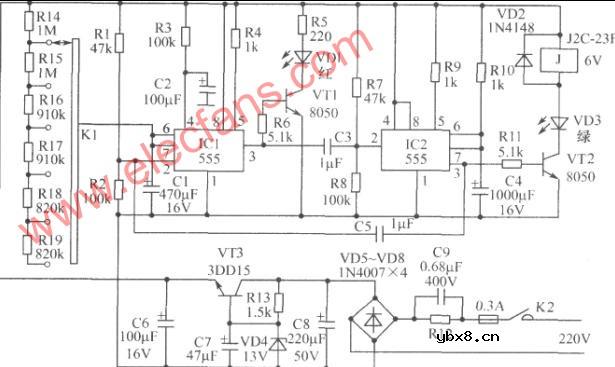

如图所示为鱼缸水泵自动开停控制电路。它采用两只555时基电路组成。其外围电路具有相似的结构，通过交连电容C5、C3形成闭环。该装置运行有两个状态：即工作状态和间歇状态。为了保证达到每次开启电源时装置处于工作状态(即水泵运行状态)，在IC1的4脚有R3和C2组成的复位电路。此电路最小间歇半小时，最大间歇3h。按图中R10给出的数值，水泵工作时间为25min～30min。可根据需要改变其阻值的大小，自行确定工作时间。

元器件选择：C3、C5须选用无极性电容。K1用单刀6位波段开关。其他元器件选用如图所示。
