斜坡补偿电路图

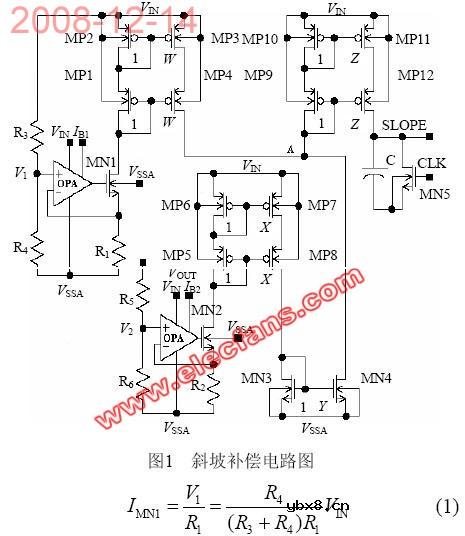

本文基于CMOS工艺，设计了一种能够跟随输入和输出电压的变化，自动调节补偿斜率的斜坡补偿电路，如图1所示。图中电阻R3和R4构成了分压网络，将VIN分压后得到信号V1。运算放大器OPA、电阻R1和晶体管MN1构成了箝位电路，使得流过晶体管MN1的电流由V1和电阻R1决定，即：
更详细的介绍：斜坡补偿电路的设计
