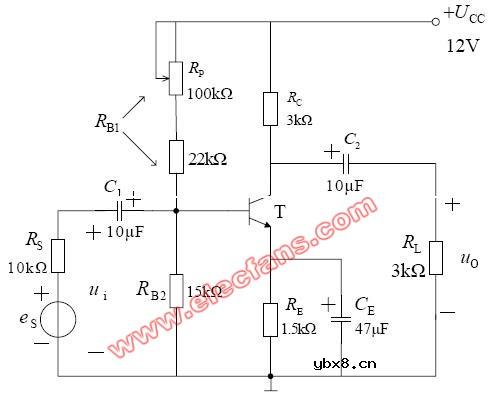

阻容耦合分压偏置共发射极电压放大电路如图3.7a.1所示。该电路中的双极型晶体管T是电路中的放大器件，它能把输入回路（基极—发射极）中微小的电流信号在输出回路中（集电极—发射极）放大为一定大小的电流信号。输出回路中得到的较大输出电流是源自直流电源，双极型晶体管在电路中实际上起着电流控制作用。UCC电源提供放大电路能量，还为双极型晶体管的集电极提供反向偏置，使其处于放大工作状态；并通过基极电阻RCCUB1 和RB2的分压，提供合适的基极电压，调节电位器RP的阻值可以改变基极电流，从而改变集电极电流。集电极电阻RC可以将集电极电流的变化变换为集电极电压的变化，在输出回路中得到放大的电压信号。发射极电阻RE对集电极电流的直流分量有负反馈的作用，稳定了静态工作电流。发射极电容CE对集电极电流的交流分量提供了交流通路，起了分流交流作用。C1、C2能够分隔直流电位，通过交流分量电流，起到隔直流通交流的作用；它们分别把交流信号电流输入基极以及把放大后的交流信号电压送到负载端，而不影响晶体管的直流工作状态。
