可用于同步检波的正/负极性切换电路

可用于同步检波的正/负极性切换电路

电路的功能

相位正、反相转换电路用于CR充放电振荡电路或给D-A转换器，加上极性，连接低通滤波器以后可用作同步检波器等。此外这种电路还可作为开关式平衡调制电路用，因为它输出的波形是方波，含有丰富的高次谐波，加带通滤波器则可将方波转换成正弦波。

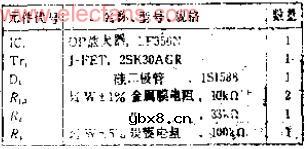

电路工作原理

FET起模拟开关的作用，它在栅极电压为零时导通，高于夹断电压VP时断开。VP会因FET的不同而有差导，所以应在负方向进行大置偏，使其完全处于断开状态。

TT1导通后，OP放大器作为反相放大电路工作，根据-A=R3/R1，放大倍数A=1，TT1断开后，因同相输入端为高输入阻抗，所以输入信号未经衰减而输入，受OP放大器输出的控制，使反相输入端的电位成为正电位，在输出电位与输入电位相同时，R1没有电流流过，此时本电路作为同相缓冲器工作。

随着转换频率的升高，输出端产生的开关噪声明显增加，在TT1上并联20PF左右的电容可以抑制噪声，若将作为模拟开关使用的TT1换成C-MOS模拟开关，则可直接利用逻辑电平驱动。
