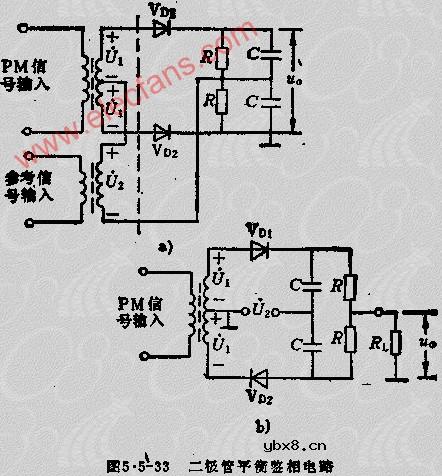

图5.5-33A给出了一个二极管平衡鉴相器常用电路。它可视为由二部分组成，图中虚线以左部分称为相位差一幅度变换器，虚线以右部分为包络检波器。

相位差一幅度变换器变换原理，简单地来说就是：两个频率相近的调频正弦波相加其合成波的幅度将随两个滤的瞬时相位差而变化。它类似于相位鉴频器的调频一调幅变换。

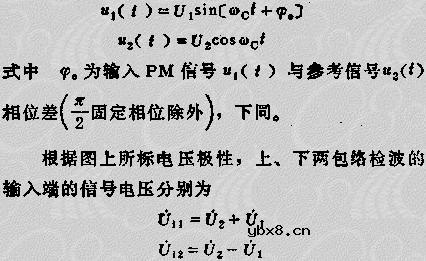

为分析方便，令

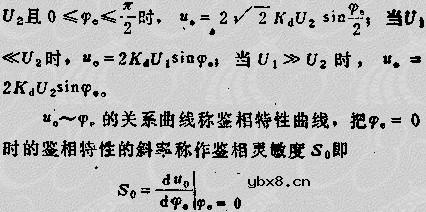

U11、U12与φ的关系（即相位差一幅度变换关系）同样可用分析鉴频器的方法（矢量图）确定。令包络检滤器传输系数为KD，经分析有：当U1=

当选择U1=U2的输入状态时，鉴相特性有最大的线性区，在某些实际应用中，通常选U1=U2的工作状态，这可减小因鉴相特性的非线性所造成的不良影响。

鉴相器电路还可接成图5.5-33B的线路。
