时基集成电路组成振荡器电路图

来源:网络  发布者:电工基础  发布时间:2026-03-07 13:08

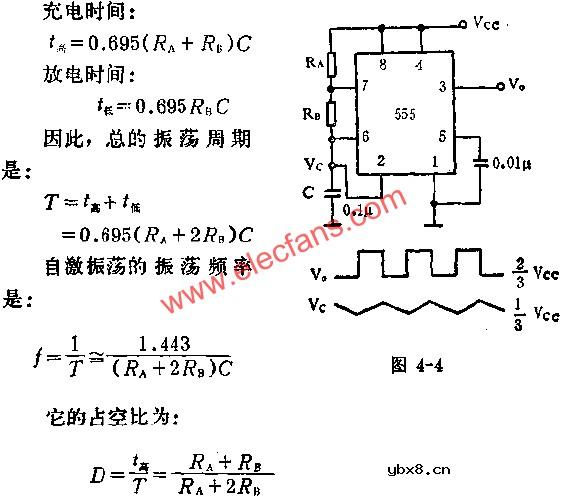

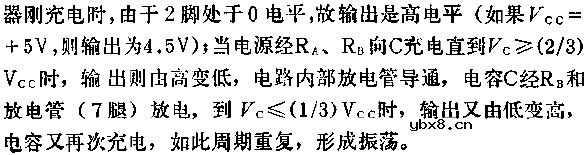

采用555时基集成电路,可以组成多种形式的自激多谐振荡器,如图所示。图示线路,当电源接通时,VCC通过电阻器RA和RB向电容器C充电,而放电则通过RB和7脚完成。当电容

采用555时基集成电路,可以组成多种形式的自激多谐振荡器,如图所示。图示线路,当电源接通时,VCC通过电阻器RA和RB向电容器C充电,而放电则通过RB和7脚完成。当电容

时基集成电路组成振荡器电路图

时基集成电路组成振荡器电路图

时基集成电路组成振荡器电路图
