EMC器件之TVS特性曲线解读和应用要点

TVS是普遍使用的一种新型高效电路保护器件，和稳压管一样，也是反向应用的。用来稳压，并且都工作在反向截止状态下，其正向特性与普通二极管相同。本文大概说说TVS的特性曲线和应用要点。

TVS可以说是EMC防护器件中最好用的器件了，响应速度快，通流量大，对大部分应用电路的防护都能起到很好的作用，那么关键就在于一些应用细节了，应用不当带来的问题比比皆是，就我的理解和总结大概说说TVS的一些应用要点。

一、特性曲线解读

上图是TVS的特性曲线，TVS利用半导体的雪崩击穿原理：反向电压过大时，少子的漂移被加速，撞击中性粒子而引发雪崩效应，瞬间大电流通过。热功率允许的条件下不会损坏，热击穿才会损坏器件。这个曲线关注点为几个电压转折点，Vc是最大钳位电压，保证后面的器件在该电压条件下不会损坏，VBr是判断TVS已经导通的电压值，Vwm则是TVS完全没有导通时的最大电压值。

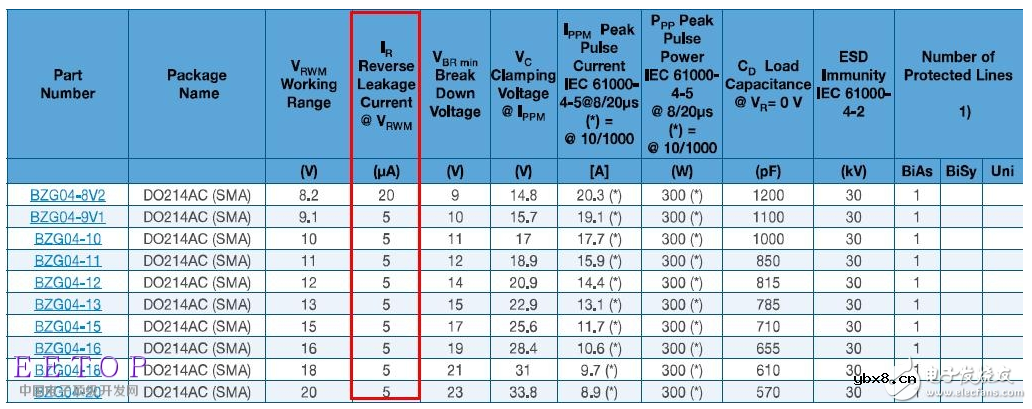

反向漏电流也是相当关键的一个参数！漏电流具体值和耐压值相关。

二、应用设计总结

防护设计之前首先要明白被保护电路的特性要求：

1、漏电流的要求。

2、耐压值的要求。

3、响应时间的要求，即电容特性的要求。

4、放在接口处。

以下是几种设计案例和说明，一般TVS会配合其他器件共同构成多级防护。

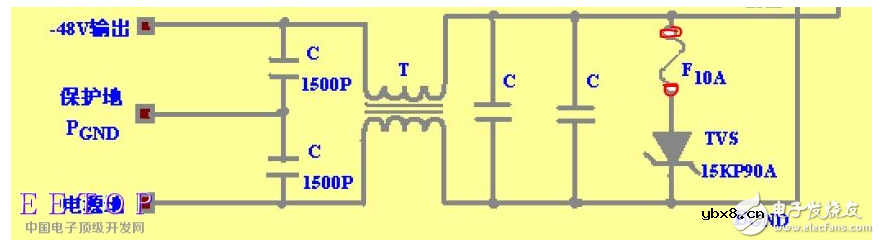

TVS串联保险丝，避免短路持续大电流。

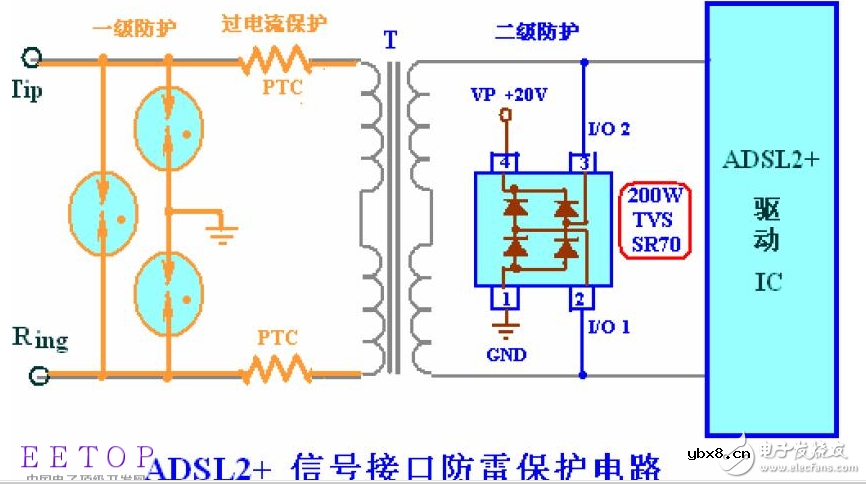

信号线的防护。

一般防护泄放路径到电源或者地，也有差分信号之间的泄放。

小结：

TVS的应用范围广泛，作为综合性能最优的防护器件，设计不合理无法有效保护电路，或者正常工作容易损坏。因此，上述的几个要点参数需要多加注意。
