教你看二极管钳位电路图

钳位电路（ClampingCircuit）的作用是把整个信号幅值进行直流平移。最后的输出波形与输入波形的形状不变，只是在输入信号的基础上增加了直流分量。该直流分量的大小取决于电路本身的具体参数。钳位电路的应用也很多，在我们家里的彩色电视机里有它的身影。在其中它起到恢复电视亮度信号的直流分量。

钳位二极管特性

1、二极管具有单向导电性，正向导通，反向不导通。半导体二极管导通时相当于开关闭合（电路接通），截止时相当于开关打开（电路切断），所以二极管可作开关用。

2、二极管的钳位是指利用二极管正向导通压降相对稳定，且数值较小（有时可近似为零）的特点，来限制电路中某点的电位。

3、二极管是有一个P型半导体和一个N型半导体结合在一起形成的，中间会形成一个PN节，隔离正是由于PN节的作用。PN节处由于电子的漂移本身形成了一个内电场，当外加电压产生的电场与内电场的方向相同时电流便能通过，否则就会被内电场抵消而被隔离。过大则会将PN节击穿，是不容许的

负钳位器

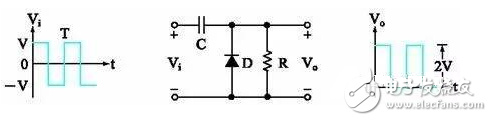

（1）简单型

工作原理Vi正半周时，DON，C充电至V值，Vo=0V。Vi负半周时，DOFF，Vo=-2V。

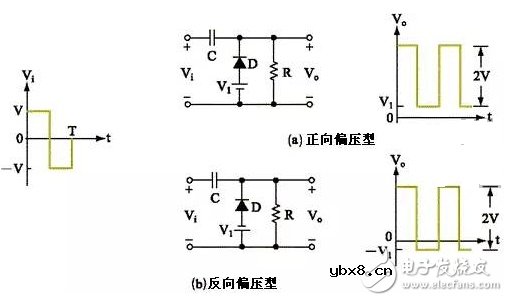

（2）加偏压型

工作原理

Vi正半周时，二极管DON，C被充电至V值（左正、右负），Vo=+V1（a）图或-V1（b）图。

Vi负半周时，二极管DOFF，RC时间常数足够大，Vo=VC+Vi（负半周）=2V。

正钳位器

（1）简单型

工作原理

Vi负半周时，DON，C充电至V值（左负、右正），Vo=0V。Vi正半周时，DOFF，Vo=VC+Vi（正半周）=2V。

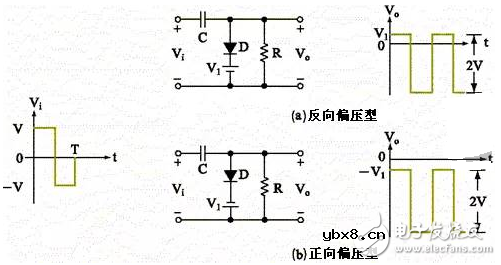

（2）加偏压型

判断输出波形的简易方法

1.由参考电压V1决定输出波形于坐标轴上的参考点。

2。由二极管D的方向决定原来的波形往何方向移动，若二极管的方向为

，则波形必须向上移动;若二极管的方向为

，则波形必须往下移动。

3决定参考点与方向后，再以参考点为基准，将原来的波形画于输出坐标轴上，即为我们所求。
