稳压二极管图形符号及参数介绍

　　关于二极管的简述

　　半导体是一种具有特殊性质的物质，它不像导体一样能够完全导电，又不像绝缘体那样不能导电，它介于两者之间，所以称为半导体。半导体最重要的两种元素是硅（读“guī”）和锗（读“zhě”）。我们常听说的美国硅谷，就是因为那里有好多家半导体厂商。

　　二极管应该算是半导体器件家族中的元老了。很久以前，人们热衷于装配一种矿石收音机来收听无线电广播，这种矿石后来就被做成了晶体二极管。

　　二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来（从正极流向负极）。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良（万用表里面，黑表笔接的是内部电池的正极）。

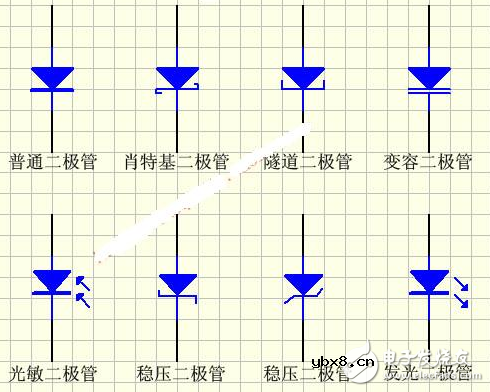

　　二极管的电路符号

　　

　　稳压二极管参数介绍

　　1、按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。

　　2、根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管、硅功率开关二极管、旋转二极管等。

　　3、按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。

　　1） 整流二极管

　　将交流电源整流成为直流电流的二极管叫作整流二极管。

　　2）检波二极管

　　检波二极管是用于把迭加在高频载波上的低频信号检出来的器件，它具有较高的检波效率和良好的频率特性。

　　3）开关二极管

　　在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。

　　4） 稳压二极管

　　稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在 电路中起稳压作用，故称为、稳压二极管（简称稳压管）。

　　5）变容二极管

　　变容二极管是利用 PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中。

　　6））瞬态电压抑制器TVS

　　一种固态二极管，专门用于ESD 保护。TVS 二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿。

　　7）发光二极管

　　用磷化镓、磷砷化镓材料制成，体积小，正向驱动发光。工作电压低，工作电流小，发光均匀、寿命长、可发红、黄、绿单色光。

　　8）肖特基二极管

　　基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。其特长是：开关速度非常快：反向恢复时间trr特别地短。因此，能制作开关二极和低压大电流整流二极管。
