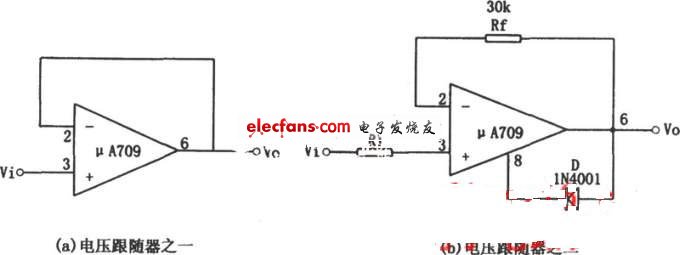

uA709构成的电压跟随器电路图

　　图(a)所示电路为电压跟随器，它是同相放大电路的特殊情况，输入信号是从集成运放的同相端引入，反馈电阻为零，负反馈极强，运放工作非常稳定，输入阻抗很大。输出电阻却很小，因而这种电路具有阻抗变换作用。

　　对该电路，当输入信号的电压振幅增大到接近运放的正电源电压时，将可能发生死锁现象，即信号将不能正常输出，这是由于运放内部的正反馈产生了寄生振荡。为了防止该现象产生，可采用图(b)

　　该电路的基本关系如下：

   Vi+Vis=Vo

    Vo=-AVis

式中：A——运放开环电压放大倍数；

         Vis——运放的纯输入电压；
