双平衡模拟乘法器的基本原理
基本原理

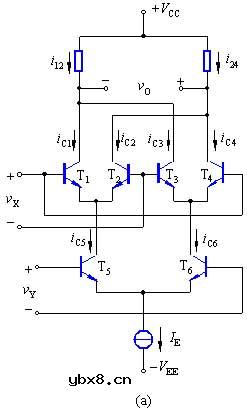

双平衡式四象限乘法电路如图1（a）所示，该电路由两个并联工作的差分式电路T1、T2和T3、T4及T5、T6构成的压控电流源电路组成。图1（b）为模拟乘法器符号。

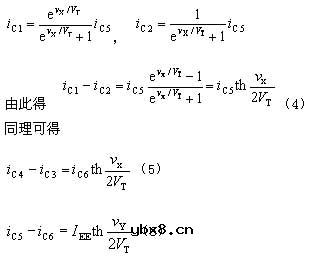

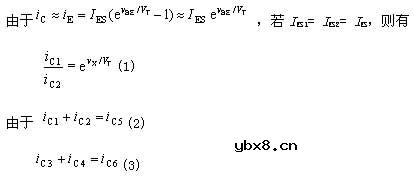

由式(1)和式(2) 同理可得
在图中假定正向的条件下，输出电压vO为
式中 输入电压vX、vY均可为正值或负值，故是一种四象限模拟乘法器。它的缺点是当输入信号较大时，会带来严重的非线性影响。
