双向TVS的符号有什么区别吗

前段时间，交流群里，有个读者，问了一个这样的问题：下图这两种TVS有什么区别？

这两个都是双向TVS的符号，我见过都是图1这样的，图2还比较少见。

图2这个符号很常见，在IO端口的正负钳位保护；TVS阵列中，两个管子的正极接GND，两负极接信号，相当于2个TVS，但这个和双向TVS并没有关系。

从原理上看，图1是先有一个压降（正向导通），后保护（反向击穿）；图2是先保护（反向击穿），后有一个压降（正向导通）。

这两个符号的双向TVS，有啥区别？有懂的小伙伴，欢迎留言区评论。

读者发来了图2 TVS的规格书，我仔细看，并没有发现什么端倪。

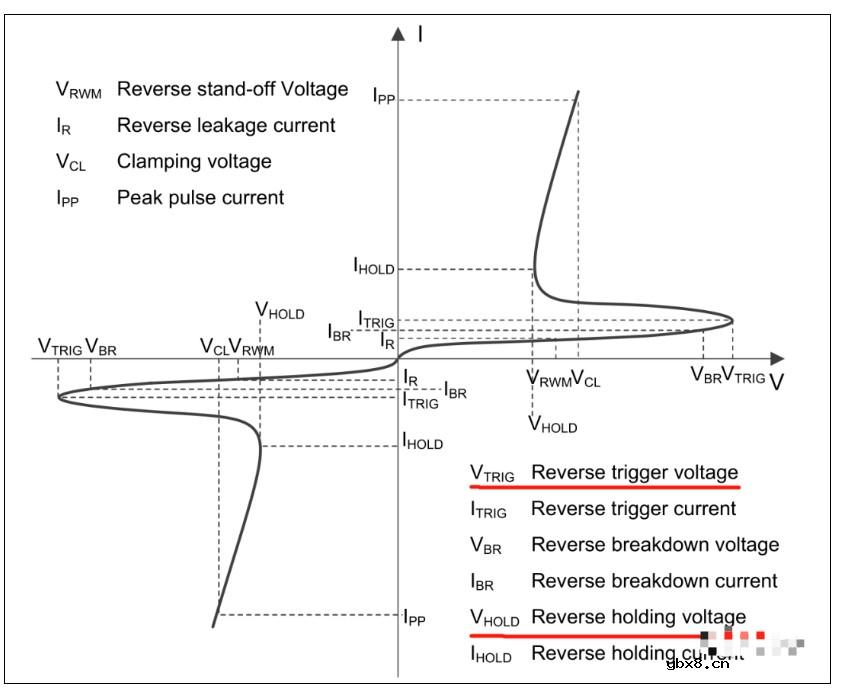

但这个V-I曲线引起了我的疑惑，VTRIG、ITRIP、VHOLD和IHOLD这几个参数，以前也没有留意过。

特意查了很多TVS的规格书，这几个参数不仅仅出现在图2符号的双向TVS中，很多图1这样的也有，包括单向TVS。

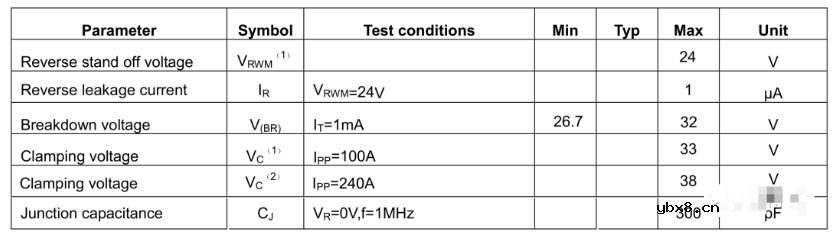

在电气参数这里，也没有给出这两个参数的电压值，说明“并不重要”？

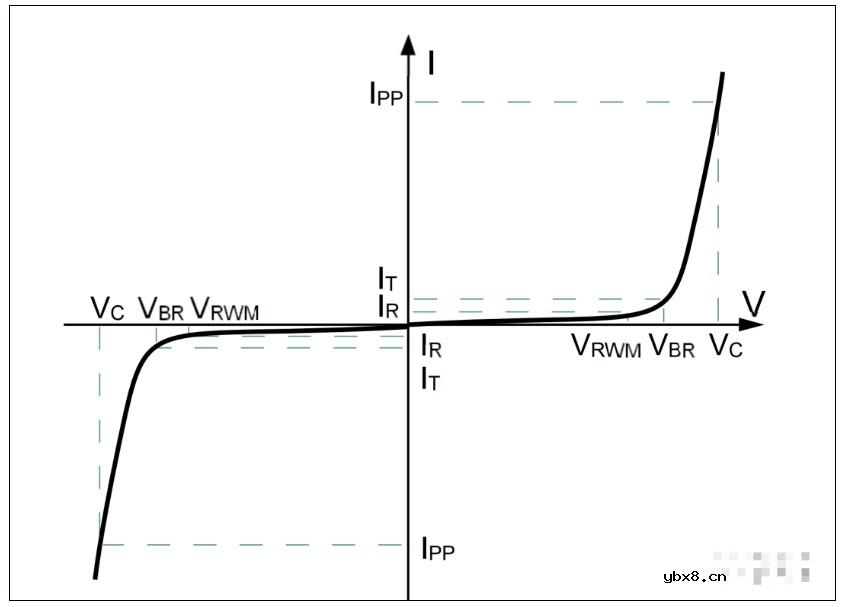

我们常见的是下面这种，VRWM、VBR、VC三个参数。
