肖特基二极管与普通二极管的差别有哪些

1.电路中二极管的种类繁多，现在主要讲一下肖特基二极管与瞬态抑制二极管的作用与实际的电路连接。

2.肖特基二极管

肖特基二极管与普通二极管的差别如下

（1）减小功率

普通二极管在电流流过时，会产生0.7到1.7V的电压降。而肖特基二极管只有0.15到0.45V的电压降，可以提高效率。

（2）肖特基二极管是利用金属-半导体接面作为肖特基势垒，以产生整流的效果，和普通二极管中由半导体-半导体接面产生的P-N接面不同。

（3）肖特基势垒的特性使得肖特基二极管的导通电压降较低，而且可以提高切换的速度。

典型应用电路

钳位二极管，防止电流倒灌

续流二极管，将电感产生的电流作为输出

3. 瞬态抑制二极管TVS

瞬态电压抑制二极管（Transient Voltage Suppressor）简称TVS，是一种二极 管形式的高效能保护器件。当TVS 二极管的两极受到反向瞬态高能量冲击时，它 能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的 浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元 器件，免受各种浪涌脉冲的损坏。

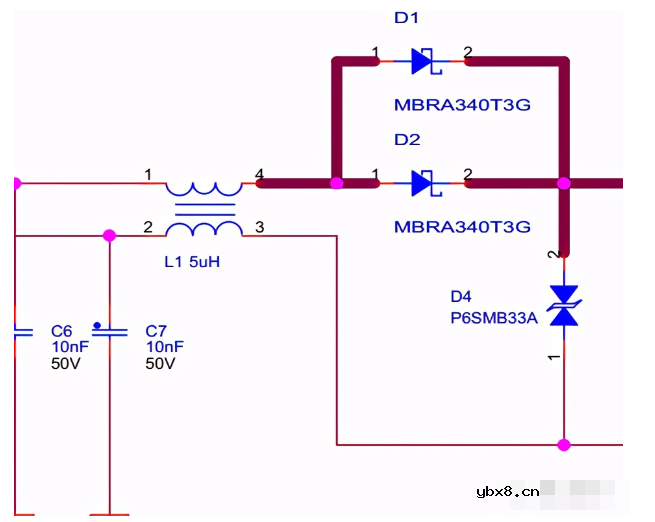

典型应用电路

主要是用来吸收浪涌电压
