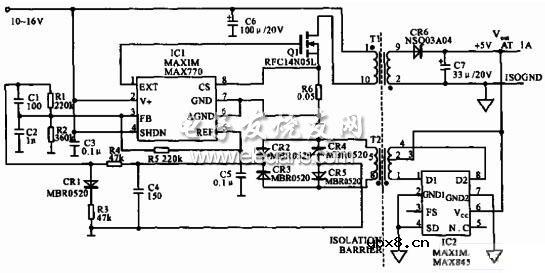

该电路图表示替代光隔离反馈信号的电路。推挽，表面安装变压器及驱动(T2和IC2)的零(不存在)线稳压产生隔离的反馈信号(到IC1的引线3)，此信号正比于稳压器的额定5V输出。结果得到了没有常用光隔离器带宽限制与随时间而变特性的全隔离直流-直流变换器。如图为5V步降型变换器电路图:
