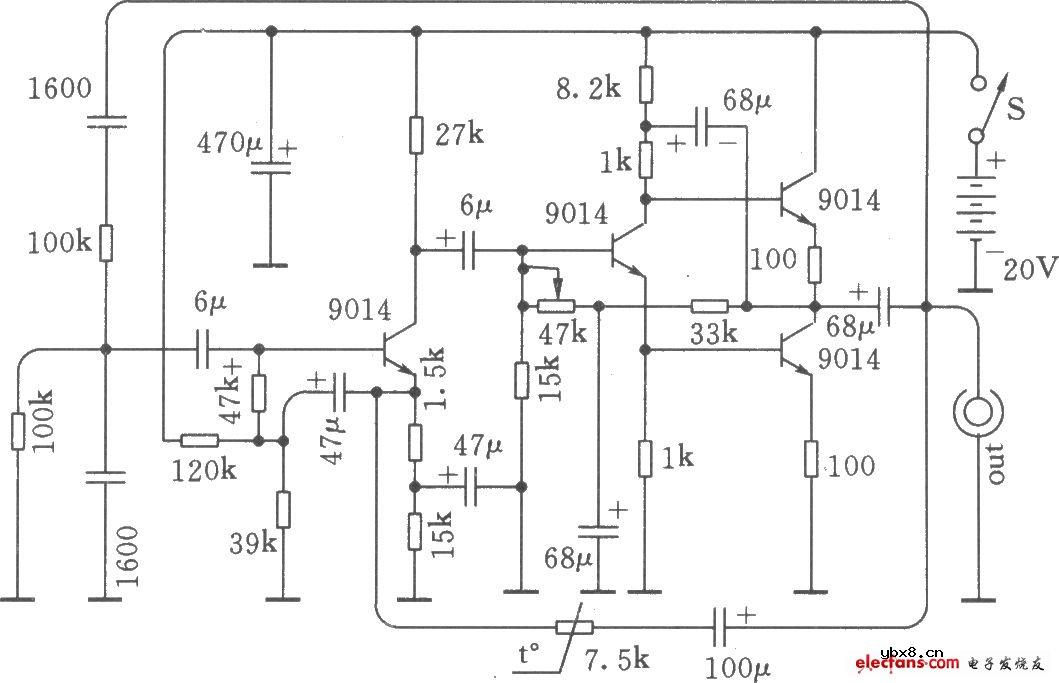

这里介绍的两个电路，性能都很好，适合自己动手制作。图中的两只100kΩ的电阻和两只1600pF的电容决定了RC串并联选频电路的振荡频率，计算公式为f=1÷(6.28×R×C)。图中RC电路选定的频率为l000Hz。有一点要留意，串并联网络里上下两只电阻和电容的数值必须相同。文氏桥低频信号发生器原理图:
