应变片的惠斯通电桥配置电路

　　电桥激励

　　应变片、薄膜和厚膜应变片传感器一般采用惠斯通电桥。惠斯通电桥将应变片应变产生的电阻转换为差分电压(图1)。+Exc和-Exc终端加上激励电压后，+VOUT和-VOUT终端上出现与应变成正比的差分电压。

　　惠斯通电桥配置中连接的应变片

　　在半有源惠斯通电桥电路(图2)中，电桥只有两个元件是应变片，它们响应材料中的应变。这种配置的输出信号(满量程负载一般为1mV/V)是全有源电桥的一半。

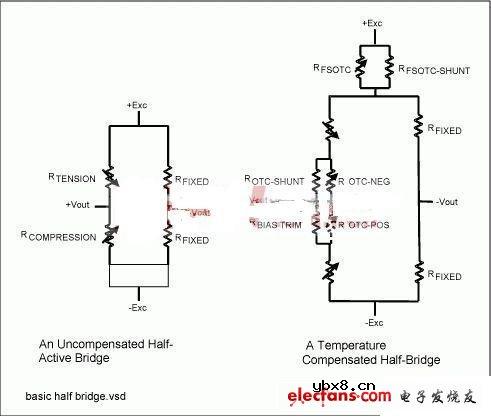

　　半有源惠斯通电桥配置中连接的应变片

　　另一种全有源电桥电路(图3)采用了四片以上有源350Ω应变片。特征电桥电阻是350Ω，输出灵敏度是2mV/V，应变片在较大范围内采用了应变材料。

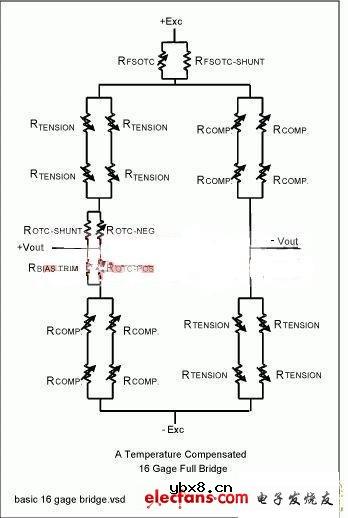

　　一种16应变片惠斯通电桥配置
