高阻抗高CMR、±10V模拟前端信号调理电路图

　　电路功能与优势

　　图1所示电路是一个完整的模拟前端，它利用一个16位差分输入PulSAR® ADC对±10 V工业级信号进行数字转换。该电路仅利用两个模拟器件，来提供一路具有高共模抑制（CMR）性能的高阻抗仪表放大器输入、电平转换、衰减和差分转换功能。由于具有高集成度，该电路可节省印刷电路板空间，为常见的工业应用提供高性价比解决方案。

　　在过程控制和工业自动化系统中，典型的信号电平最高可达±10 V。而来自热电偶和称重传感器等传感器的信号输入则较小，因此常常会遇到大共模电压摆幅，这就需要灵活的模拟输入，它能以高共模抑制性能处理大小差分信号，同时具有高阻抗输入。

　　图1. 适合工业过程控制应用的高性能模拟前端（原理示意图：所有连接和去耦均未显示）

　　用现代低压ADC处理工业级信号时，必须进行衰减和电平转换。此外，全差分输入ADC具有以下优势：良好的共模抑制性能，更少的二阶失真产物，以及简化的直流调整算法。因此，工业信号需要经过进一步调理才能与差分输入ADC正确接口。

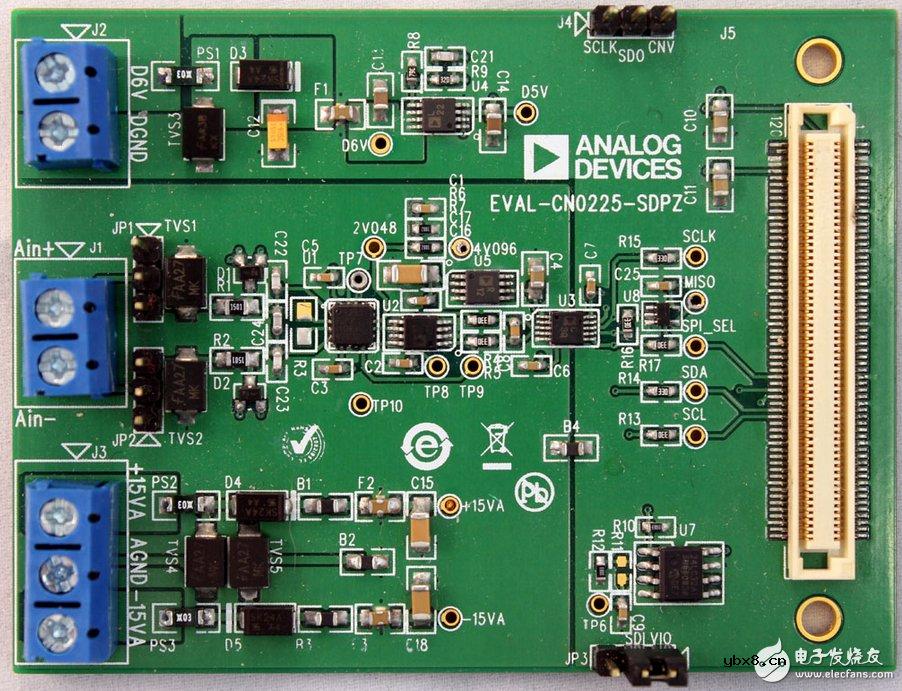

　　图1所示电路是一个完整且具有高集成度的模拟前端工业级信号调理器，仅使用两个有源器件来驱动差分输入16位PulSAR ADC AD7687 ：精密仪表放大器（片内集成两个辅助运算放大器） AD8295 precision in-amp （with two on-chip auxiliary op amps） 和电平转换器/ADC驱动器AD8275 。低噪声2.5V XFET®基准电压源 ADR431 为ADC提供基准电压。

　　AD8295是一款精密仪表放大器，片内集成两个非专用信号处理放大器和两个精密匹配的20 kΩ电阻，采用4 mm × 4 mm封装。

　　AD8275是一款G = 0.2差动放大器，可以用来衰减±10 V工业信号，衰减后的信号可以与单电源低压ADC轻松接口。AD8275在该电路中执行衰减和电平转换功能，可以保持良好的CMR，无需任何外部元件。

　　AD7687是一款16位逐次逼近型ADC，采用2.3 V至5.5 V的单电源供电。它采用差分输入，具有良好的CMR，并且能够简化SAR ADC的使用。
