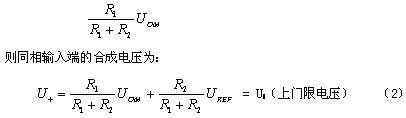

当ui由小到大，达到或大于上门限电压UH 的时刻，输出电压uo才从+UOM跃变到UOM，并保持不变。此时，通过正反馈支路加到同相输入端的电压为：

当ui从大变小，在ui达到或稍小于UL的时刻，输出电压uo又从UOM跃变到+UOM，并保持不变。

根据（2）和（3）式，可求得迟滞宽度为：

由上式可知，迟滞宽度与参考电压UREF无关，改变R1或R2的值，就可以改变门限电压或迟滞宽度△U的大小。

若UREF = 0 ，图8 就成为零电平施密特触发器，其上门限电压UH为：

迟滞宽度△U仍然由（4）式决定，与UREF无关。
