电路图天天读（30）：智能语音识别避障机器人电路模块设计

　　SPCE061A是一款十六位单片机，使用它可以非常方便灵活的实现语音的录放系统，该芯片拥有8路10位精度的ADC，其中一路为音频转换通道，并且内置有自动增益电路。这为实现语音录入提供了方便的硬件条件。两路10位精度的DAC，只需要外接功放（SPY0030A）即可完成语音的播放。另外单片机具有易学易用的效率较高的一套指令系统和集成开发环境。在此环境中，支持标准C语言，可以实现C语言与凌阳汇编语言的互相调用，并且，提供了语音录放的库函数，只要了解库函数的使用，就会很容易完成语音录放，这些都为软件开发提供了方便的条件。

　　超声波发射电路模块

　　由单片机产生40KHz的方波，并通过模组接口（J4）送到模组的CD4049，而后面的CD4049则对40KHz频率信号进行调理，以使超声波传感器产生谐振。

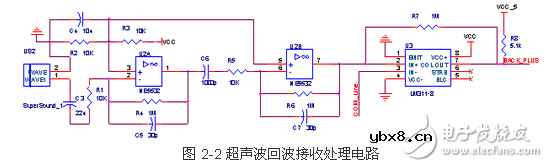

　　超声波回波接收处理电路模块

　　超声波接收处理部分电路前级采用NE5532构成10000倍放大器，对接收信号进行放大；后级采用LM311比较器对接收信号进行调整，比较电压为LM311的3管脚的输入，可由J1跳线选择不同的比较电压以选择不同的测距模式。
