人体感应自动解说电路设计

　　该电路具有人来就“说”，人走就停的特点，适用于店铺做广告宣传或做家用门铃等，还可自动录音、放音，控制距离在7m以内。

　　工作过程如下，首先按住语音录放芯片IC5的REC录音键，待LED发光二极管亮后，对着驻极体电容传声简进行录音。当时间超过12s，发光管不亮时，松手录音结束。需修改内容时，重复上次操作。

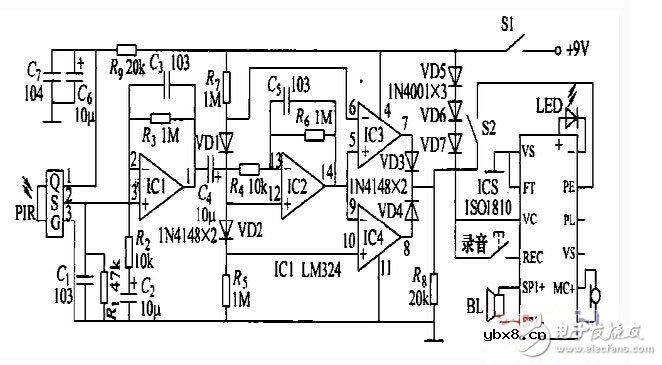

　　当人在PIR透镜前面走动时。透镜感应到人体的红外信号（只允许波长在7—14Vm的信号通过，而将灯光、太阳光及其他辐射源滤掉，以抑制干扰。热释电红外传感器PIR窗口接收到感应信号。通过②脚S端输出到ICl LM324的③脚，感应信号电压0.4--1. 1V，进行放大，其①脚的输出电压在0. 5—1V间波动，通过G.R4接至IC2的@脚后进行二级放大。IC3的⑥脚电压在0.2V左右，104的⑩脚电压在o.2V以下，IC2的@脚输出电压约4. 6V。IC3、I仪为比较器。IC2的@脚的输出信号接至IC3的⑤脚和104的⑨脚，经与基准电压比较，IC3的⑦脚和IC4的⑧脚输出4. 4V左右高电平，经VD3和VD4触发Ic5的PE端，使内部储存的录音信号触发，经SPI+、SPl-内部功放输出，驱动扬声器发声，发音时间为2s。

　　如果PIR透镜前面没有人体信号或者人在透镜前不移动，则IC1和IC2的输出电压稳定，不能触发IC3和IC4输出低电平。语音芯片不工作。本电路静态电流6mA，动态扬声器工作总电流20—80mA。需要指出的是t人体感应自动讲解仪需要预热，时间大约Imin，所以用一只开关控制，等状态稳定后再打开让其自动工作。另外，焊接PIR热释电人体探头、LM324及语音芯片时，电烙铁应可靠接地，焊接时间要短。以免损坏芯片。人体传感器型号力 RS03，也可用别的传感器。但元件IC1、IC2、昆和R的参数要重新设计。
