TVS二极管选型需要掌握的动态电阻RDYN的计算方法

Part 01

前言

动态电阻RDYN是当TVS二极管随着反向电压增加而发生反向击穿时，反向击穿电压VBR和钳位电压VC之间的VF-IF曲线的电流斜率。

那么为什么需要关注并计算这个参数，以及如何计算这个参数呢？

Part 02

为什么关注动态电阻RDYN？

下图是TVS二极管的等效模型，TVS二极管需要应对的是瞬态波形，所谓瞬态波形，就是持续时间比较短，电压又比较高的尖峰电压，比如ESD，其持续实际也就是几纳秒的事情。如果TVS二极管没有动态电阻RDYN，那么瞬态电压就会被钳位为击穿低压，但是由于动态电阻RDYN的存在，TVS二极管的钳位电压会在击穿电压的基础上升高，所以我们需要关注的重点就是TVS二极管的钳位电压会在击穿电压的基础上到底升高了多少？会不会超过被保护器件的最大耐压值？

上一篇文章中介绍了TVS二极管的最大钳位电压Vcl的计算方法：

VCL_max=VBR_max+Ipp×RDYN

有人说TVS二极管规格书中不是已经给出了最大钳位电压Vcl吗？实际上TVS二极管规格书中给出的VCL参数都是在特定测试波形下的值，基于不同产品所需要承受不同的测试波形这个原因，我们需要做对应的转换，这些在上一篇文章有讲，此处不再赘述。

目前问题的核心是VBR_max，Ipp我们都可以计算出来，但是RDYN比较麻烦，因为有些TVS二极管规格书会给出RDYN这个参数，有些规格书中没有给出RDYN这个参数，如果没给应该怎么办呢？

Part 03

如何计算RDYN动态电阻？

方案1：

最简单又最准确的方法当然是去找厂家去要，厂家有设备，可以利用传输线路脉冲测量技术可以得到RDYN。

方案2：

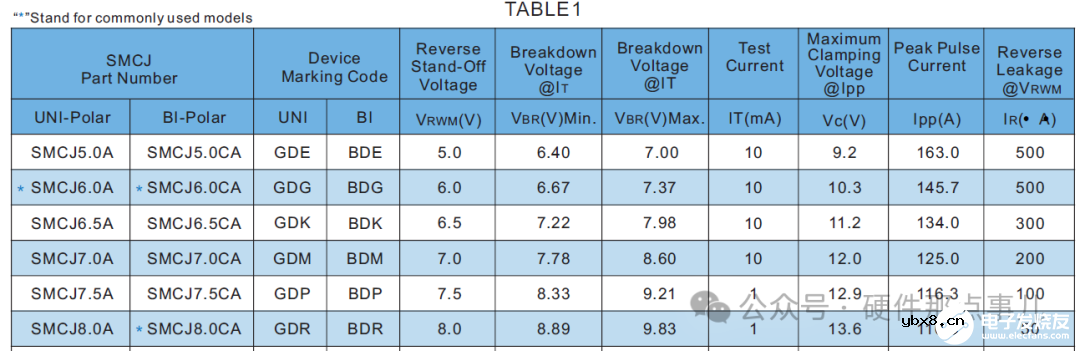

其实很简单，TVS二极管规格书会给出一组VBR，Ipp，VCL，我们基于VCL=VBR+Ipp×RDYN去反向推算出RDYN就可以了。这样有了RDYN，我们就能计算不同测试波形下不同的Ipp对应的钳位电压Vcl。
