稳压二极管为什么需要和二极管串联使用？

Part 01

要解决的问题

我们经常会在一些电路中看到稳压二极管串联一个小信号二极管使用？这是为什么呢？

稳压二极管的温度特性有正温度系数、负温度系数、正温度系数+负温度系的组合。何谓正温度系数+负温度系的组合？其实就是有些稳压二极管在特定的温度范围内表现为正温度系数，在特定的温度范围内又表现为负温度系数。这些特性说明了稳压二极管的稳压值受温度影响很大，换言之要想实现在宽温度范围内稳压二极管的稳压值波动尽可能小，就需要降低稳压二极管的稳压值随温度的波动。

Part 02

应对方案

1.二极管PN结的负温度系数

二极管的内部其实就是PN结，正向偏置的P-N结的电压会随着温度的升高而降低，所以二极管具有负温度系数。理论上的解释是温度升高会增加半导体中的载流子浓度，从而降低了P-N结正向偏置的电压。

2.雪崩击穿的稳压二极管的正温度系数

与二极管PN结正向偏置温度特性相反的是，雪崩击穿电压高于5伏的P-N结具有正温度系数。这意味着随着温度的升高，该P-N结的反向击穿电压也会升高。理论上的解释是雪崩击穿是一个热激发现象，随着温度的升高，载流子的能量也会增加，从而增加了击穿概率和击穿电压，进而导致反向击穿电压升高，也就是稳压值升高。

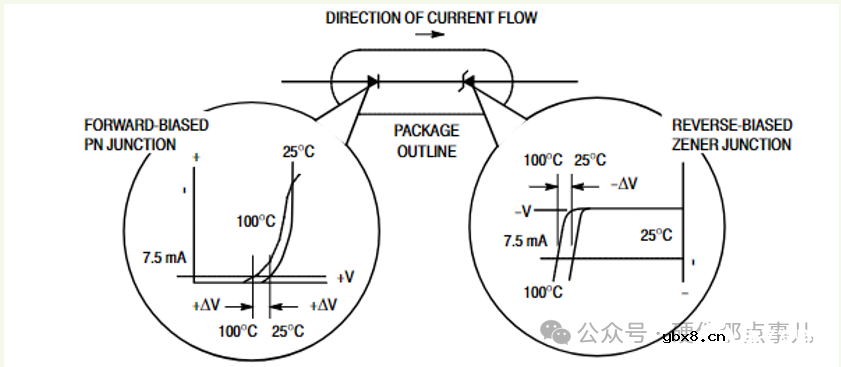

上面的理论分析你可别看糊涂了，一个是正向偏置，一个是反向击穿，可不一样，这样一个正温度系数加一个负温度系数得到的结果就是最小的。因此，可以使用正向偏置二极管和反向偏置稳压二极管的组合来实现温度补偿。

通过增加二极管来进行温度补偿，可以在宽温度范围内实现稳定的稳压输出。
