运算放大器的概念

运算放大器（常简称为“运放”）是具有很高放大倍数的电路单元。在实际电路中，通常结合反馈网络共同组成某种功能模块。由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”，此名称一直延续至今。运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。随着半导体技术的发展，如今绝大部分的运放是以单片的形式存在。现今运放的种类繁多，广泛应用于几乎所有的行业当中。

目前运算放大器主体部分已集成化, 故运算放大器也称为集成放大电路,采用半导体制造工艺将二极管,三级管,电阻等元件及它们之间的边线,集成在一块半导体基片上,构成一个具有特定功能的完整电路系统。

其实内部是一个高放大倍数的直接耦合放大电路,内部一般包括:输入级,中间级,输出级和偏置电路四部分.它们的关系可表示如下图:

运算放大器的主要特点

运算放大器的主要特点是电压增益大,输入电阻大,输出电阻小。

运算放大器的分类

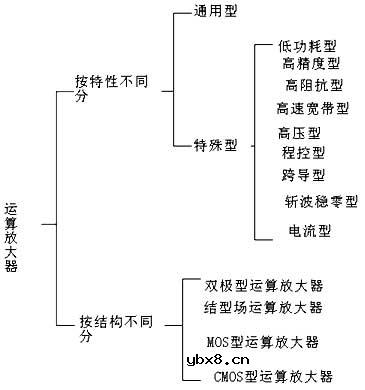

有两种分类方法,分别为按特性不同分和按结构不同分,具体内容可以用图表示如下:

运算放大器的特点

(1)集成运算放大器采用直接耦合放大电路,对直流信号和交流信号都有放大作用.

(2)为克服零漂现象,提高共模抑制比,输入端全部采用差分放大电路,并采用恒流源供电.

(3)采用复合管提高电路的增益.

(4)电路中的无源器件多用有源器件来代替.

(5)总结可得最重要的三个特性是:1,高输入阻抗;2,高电压增益;3,低输出阻抗.

运算放大器的主要技术指标

集成运放的性能指标较多,可主要常用的几种有:

(1)开环差模电路增益 (2)输入失调电压及失调电压温漂 (3)输入失调电流及失调电流温漂 (4)差模输入电阻 (5)输入电阻 (6)共模抑制比 (7)截止频率 (8)转换速率

运算放大器的功能

运放有相加、相 减、比例放大、积分微分等运算功能,运放可以构成的简单高通、低通滤波器。可以制成波形发生器。
