电阻器的型号命名方法

介绍电阻器的命名方法,一个电阻器的名称,有几部分组成,各部分分别代表不同的型号及标识,本中将会详细介绍各类型电阻器的命名方法以及电阻器名称中的标识含义.
根据我国有关标准的规定，我国电阻器的型号命名方法．由以下几部分组成，即


第一部分为主称，用字母R表示

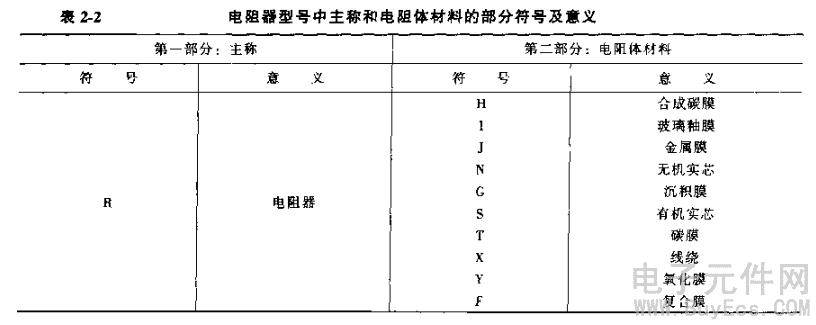

第二部分为电阻体材料，用字母表示．如下表所示。

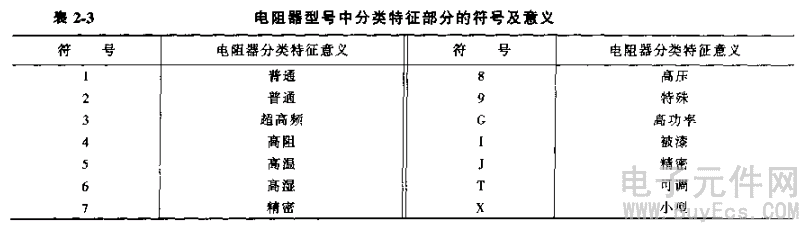

第三部分为分类特征，用数字或字母表示，如下表所示。



第四部分为序号，用数字表示，以区别外形尺寸和性能参数。对材料和分类特征相同，仅尺寸、性能指标有差异，但基本上不影响互换的产品，标同一序号：对材料、分类特征相同，仅尺寸、性能指标影响产品互换的产品，仍可标同一序号，但必须在序号后加一字母作为区别代号。

电阻型号举例：RJ71型精密金属膜电阻器
