电热毯温控器电路图

　　电热毯温控器电路图（一）

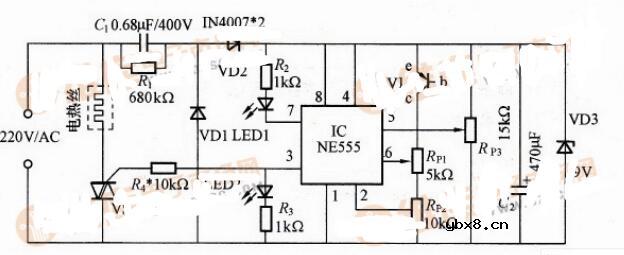

　　如图所示是由时基电路NE555、交流开关控制器件BCR、温度调节电位器、稳压二极管等构成的电热毯温控器。一般电热毯有高温、低温两挡。本电路是一种电热毯温控器，可以把电热毯的温度控制在一个合适的范围。

　　在图中，220V交流电压经C2．R2限流降压，D1、D2整流、C1滤波，DW稳压后，获得9V左右的电压供NE555时基电路使用。RP1为温控调节电位器，其滑动臂电位决定NE555触发电位V2和阀电位Vf，且V5－Vf－2Vz。室温下接通电源，因已调V2≤Vz、V6≥Vf时，NE555翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。元件的选择：BG1可选用3AX、3AG等PNP型锗管：BCR用400V以上的小型双向可控硅。

　　注：V2、V5、V6为NE555电路2、5、6脚电压。

　　电热毯温控器电路图（二）
