温度传感器电路原理（数字温度传感器电路/pt100温度传感器电路/LM35 温度传感器）

温度传感器是指能感受温度并转换成可用输出信号的传感器。温度传感器是温度测量仪表的核心部分，品种繁多。

一、数字温度传感器

温度集成电路（IC）是一种数字温度传感器，它有非常线性的电压∕电流—温度关系。有些IC传感器甚至有代表温度、并能被微处理器直接读出的数字输出形式。

温度IC的输出是非常线性的电压∕℃。实际产生的是电压∕Kelvin，因此室温时的1℃输出约为3V。温度IC需要有外电源。通常温度IC是嵌入在电路中而不用于探测。

温度IC缺点是温度范围非常有限，也存在同样的自热、不坚固和需要外电源的问题。总之，温度IC提供产生正比于温度的易读读数方法。它很便宜，但也受到配置和速度限制。

二、pt100温度传感器电路

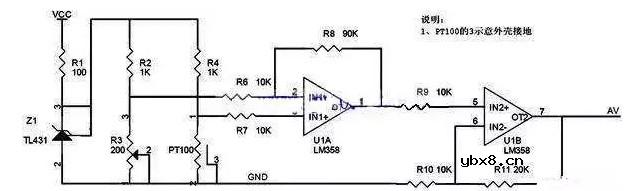

工作原理：放大电路采用LM358 集成运算放大器，为了防止单级放大倍数过高带来的非线性误差，放大电路采用两级放大，如图 5.1 所示，前一级约为10 倍，后一级约为3倍。温度在0~100 度变化，当温度上升时，Pt100 阻值变大，输入放大电路的差分信号变大，放大电路的输出电压Av 对应升高。

R2、R3、R4 和Pt100 组成传感器测量电桥，为了保证电桥输出电压信号的稳定性，电桥的输入电压通过TL431 稳至2.5V。从电桥获取的差分信号通过两级运放放大后输入单片机。电桥的一个桥臂采用可调电阻R3，通过调节R3 可以调整输入到运放的差分电压信号大小，通常用于调整零点。

三、LM35 温度传感器

LM35 是由National Semiconductor 所生产的温度传感器，其输出电压与摄氏温标呈线性关系，转换公式如式，0 时输出为0V，每升高1℃，输出电压增加10mV。

LM35 有多种不同封装型式，在常温下，LM35 不需要额外的校准处理即可达到 ±1/4℃的准确率。 其电源供应模式有单电源与正负双电源两种，其接脚如图所示，正负双电源的供电模式可提供负温度的量测;两种接法的静止电流-温度关系如图 所示，在静止温度中自热效应低（0.08℃），单电源模式在25℃下静止电流约50μA，工作电压较宽，可在4—20V的供电电压范围内正常工作非常省电。

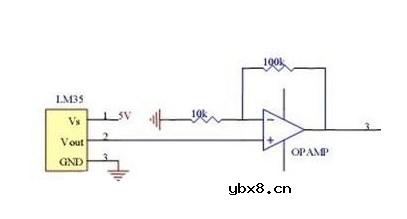

在使用LM35的时候，为了提高温度变化电压变化的灵敏度，常常需要用到运算放大器，将温度没升高1度所带来的电压10mv电压变化进行放大。
