关于三极管前面已经发了两篇： 选择三极管时应重点关注哪些参数？(1) 选择三极管时应重点关注哪些参数？(2) 回看这两篇文章，还是太偏理论，不太符合硬件微讲堂的调性，我自己也不满意这种展现形式。所以，我打算尝试做一些改变：以仿真的形式引入实际问题。

一道问题

还记得前面我们用过TINA-TI吧，学习三极管正好可以拿出来用用。为了更深入的学习三极管的特性，我用TINA-TI搭建了一个共射极放大电路。

三极管还是使用前面分析过的MMBT3904L，直流电源给15V，输入信号VG1为Vpp=2V，f=100MHz的正弦波，基极给100k/22k分压得到2.7V偏置电压，集电极给10k上拉电阻，发射极给2k下拉电阻。输出端挂1MΩ的电阻。请给出输出端放大后的VF2波形Vpp是多少伏？

仿真结果

VF2输出端波形是怎样的呢？其实，我也很期待到底是怎样的。可是，我又懒得计算，那直接跑仿真好了。

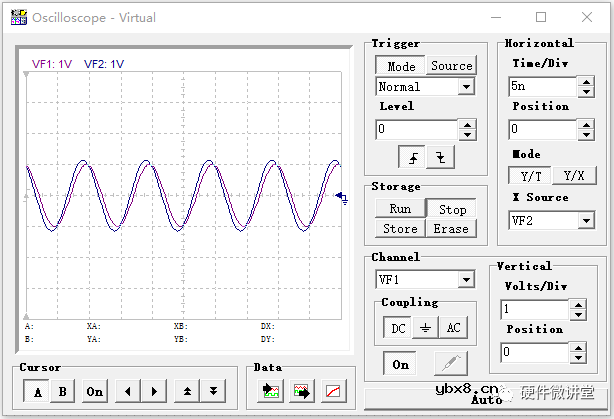

如上图，VF1是输入信号波形，VF2是输出信号波形。看到上面的波形，不知道屏幕前的你有什么想法。反正我是很奇怪，这个是共射极放大电路，但怎么一点都没有放大效果呢？输出端的波形基本和输入端一致。

啥情况？

是基极偏置电阻选择不合理？

是集电极的电阻设置不合理？

是输出端的1MΩ电阻不合理？

AC耦合电容选择不合理？

……

到底是哪里的问题？
