介绍几个电路来理解下三极管的反馈

图 1 原理性电路，实际中基本不去应用。

图 1 固定偏置共射放大电路其静态工作点如下：

Ic=β*IbVce=VCC-Ic*Rc=VCC-βIb*Rc，β

值离散性大且无反馈，实际电路很难应用。

1、变形电路 1 电流负反馈放大电路。

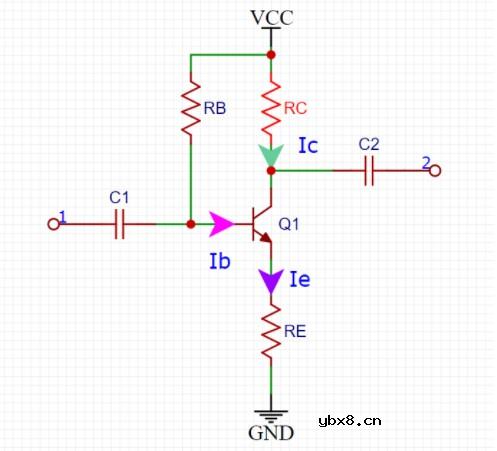

图 2 变形电路 1图 2 与图 1 相比增加了一个射级电阻，该电阻是一只负反馈电阻。

首先假设温度升高导致三极管

β 值

增大—>导致集电极电流 Ic 增大，Ic 增大导致射级电流 Ie 升高(Ib 很小，Ic≈Ie)，Ie=Ue/Re，Ie升高，必然导致Ue升高，Ue升高会导致基极电位升高，又因为 Rb 两端电压等于电源电压 VCC 与基极电位之差，因此 Rb 两端的压降减小。Rb 两端压降减小，导致 Ib 减小，Ib 减小最后又导致 Ic 减小，从而最终的结果是温度升高，Ic 增大，进而电路反馈调节，最终 Ic 减小的一个过程。

2、变形电路 2 稳定静态工作点效果更好。

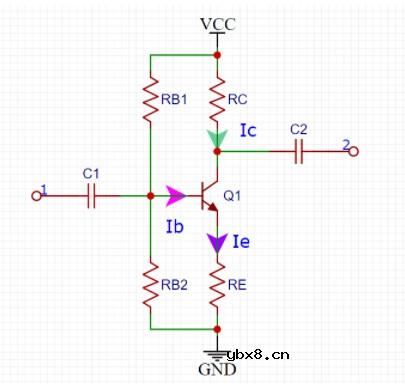

图 3  变形电路 2

Vce=VCC-Ic*Rc-Ie*Re≈VCC-Ic*(Rc+Re)

Ic≈Ie={[Rb2/(Rb1+Rb2)]*VCC-0.7}/Re

可以看出上面Ic的关系式中没有β，因此静态工作点不受三极管β的影响。

3、变形电路 3

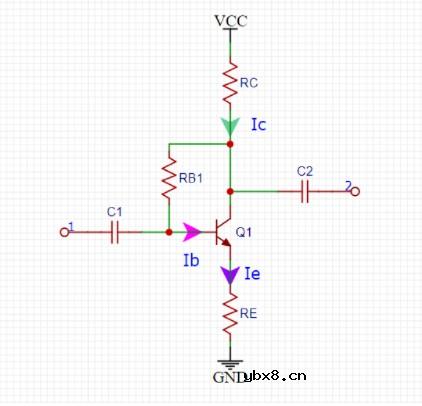

图 4 变形电路 3

该电路怎样实现静态工作点稳定的呢？假设温度升高，Ic升高——>Uc减小——>Rb两端电压减小——>Ib减小—>Ic(βIb)减小。
