光电三极管的典型应用电路

光电三极管的种类选择

由外观上， 可以区分为罐封闭型与树脂封入型， 而各型又可分别分为附有透镜之型式 及单纯附有窗口之型式。就半导体晶方 言之，材料有硅（Si）与锗（Ge），大部份为硅。在晶方构造方面，可分为普通晶体管型与达林顿 晶体管型。再从用途加以分类时，可以分为以交换动作为目的之光敏三极管与需要直线性之光 敏三极管，但光敏三极管的主流为交换组件，需要直线性时，通常使用光二极管。

在实际选用光敏三极管时，应注意按参数要求选择管型。如要求灵敏度高，可选用达林顿型光 敏三极管;如要求响应时间快，对温度敏感性小，就不选用光敏三极管而选用光敏二极管。探 测暗光一定要选择暗电流小的管子，同时可考虑有基极引出线的光敏三极管，通过偏置取得合 适的工作点，提高光电流的放大系数。例如，探测10-3勒克斯的弱光，光敏三极管的暗电流必 须小于0.1nA。

工作原理

光电三极管的基本结构和普通三极管一样，有两个PN结。图1为NPN型，b-c结为受光结，吸收入射光，基区

面积较大，发射区面积较小。、当光入射到基极表面，产生光生电子-空穴对，会在b-c结电场作用下，电子向集电极漂移，而空穴移向基极，致使基极电位升高，在c、e间外加电压作用下（c为+、e为-）大量电子由发射极注入，除少数在基极与空穴复合外，大量通过极薄的基极被集电极收集，成为输出光电流。

总之，光电三极管工作原理分为两个过程：一是光电转换；二是光电流放大。最大特点是输出电流大，达毫安级。但响应速度比光电二极管慢得多，温度效应也比光电二极管大得多。

光电三极管的典型应用电路

1．亮通光电控制电路

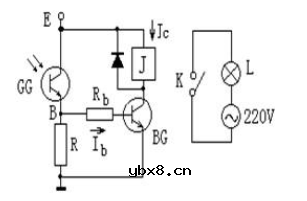

当有光线照射于光电器件上时，使继电器有足够的电流而动作，这种电路称为亮通光电控制电路，也叫明通控制电路。最简单的亮通电路如图2所示。

图2 亮通光电控制电路

2．暗通光电控制电路

如果光电继电器不受光照时能使继电器动作，而受光照时继电器释放，则称它为暗通控制电路，如图3所示。

图3 暗通控制电路
