在这篇里面主要介绍上面介绍的几种方法的问题。

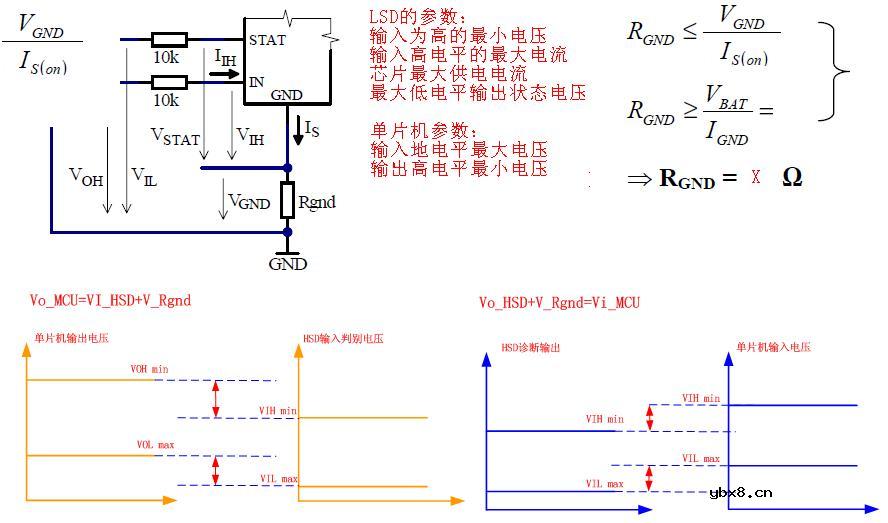

1.加电阻的方法
特点：
压降很大，必须计算电阻的值
正向的反向的脉冲都会耦合至输入引脚和反馈引脚
在反向导通的时候，电阻的功耗相当大
如果正脉冲进入输出脚，管子可能关闭

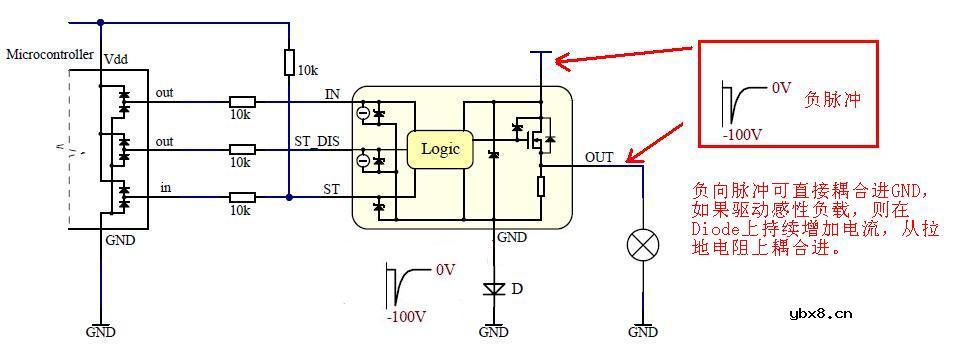

2.加二极管的方法
特点
固定管压降，且负载只能是阻性负载。
负脉冲会耦合至输入和反馈引脚

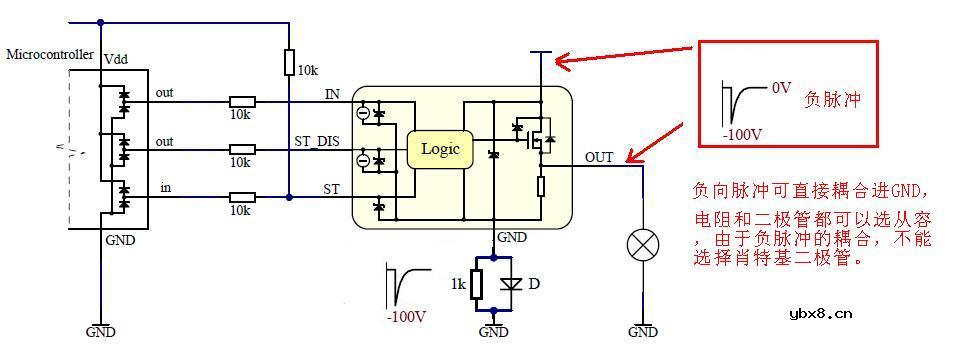

3.加二极管并联电阻的方法
固定管压降，负脉冲会耦合至输入和反馈引脚
其优点是，二极管和电阻都不用很特殊，正向时二极管限制了电阻的电压，使得压降固定，因此电阻可以选大一些。而反接的时候，只有电阻导通，又保证了反向电流足够的小。

4.加Mos管的方法
无压降，没有脉冲耦合进其他引脚。任意负载
高成本，额外的器件多，稳压管和电容都是为了防止瞬间GS电压过大。
