场效应管管脚图

　　场效应管管脚图

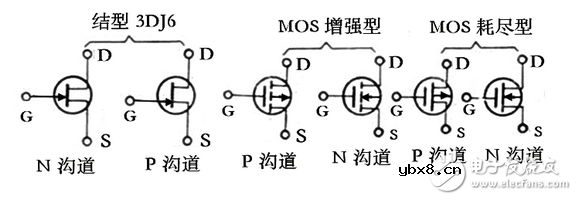

　　部分场效应管的管脚排列如图1。此外，我们］可利用万用表Rx1k档判别结型场效应管电极，黑表笔碰触一个电极，红表笔依次碰触另外两个电极，若两次测出的阻值都很大，则是P沟道且黑表笔接的是栅极。反之，两次阻值均很小，则是N沟道，黑表笔接的也是栅极，但此法不能用于测绝缘栅场效应管。

　　

　　图1部分场效应管管脚排列

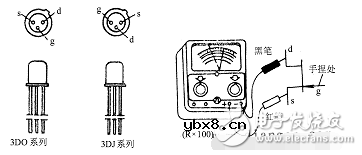

　　另外，还可用万用表估测结型场效应管的放大能力，如图2。手捏住栅极后，表针会向左摆动（或向右），但只要有明显摆动说明此管有放大能力，摆动小，放大能力弱。由于测量进g-结电窄上充有少量电荷，每次测量后要将g-s间短路一下，否则再次测可能表针不动。

        对于大功率场效应管，如图6-6 （a）所示，从左至右，管脚排列基本为G、D、S极（散热片接D极）：采用绝缘底板模块封装的特种场效应管通常有四个管脚，如图2示，上面的两个通常为两个S极（相连），下面的两个分别为G、D极；采用贴片封装的场效应管，如图2示，散热片是D极，下面的三个脚分别是G、D、S极。

　　
图二
