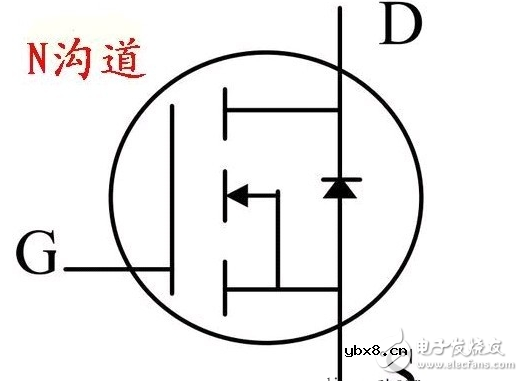

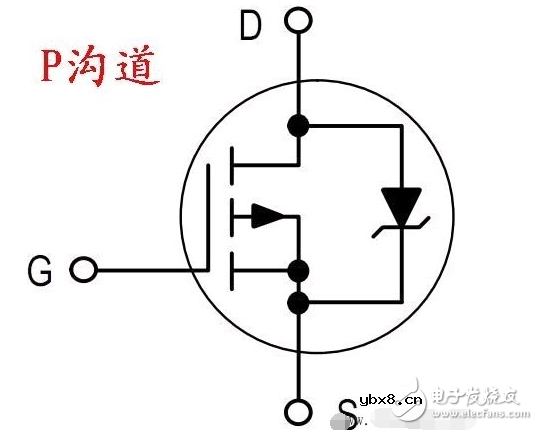

场效应管英文缩写为FET.可分为结型场效应管(JFET)和绝彖栅型场效应管(MOSFET),我{ ]平常简称为MOS管。而MOS管又可分为增强型和耗尽型而我们]平常主板中常见使用的也就是增强型的MOS管。下图为MOS管的标识。

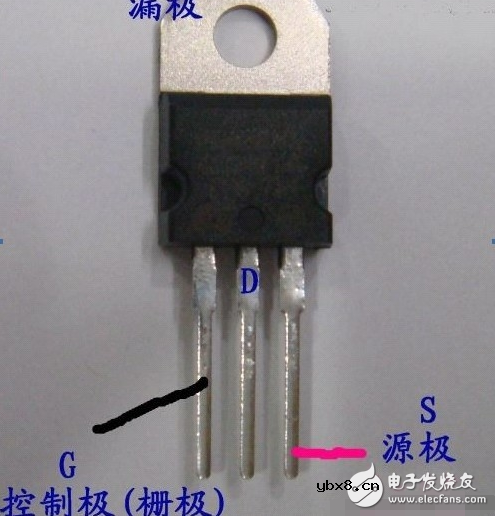

我们主板中常用的MOS管GDS三个引脚是固定的。不管是N沟道还是P沟道都一样。把芯片放正。从左到右分别为G极D极S极!如下图:

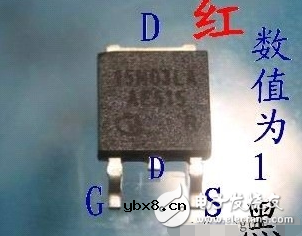

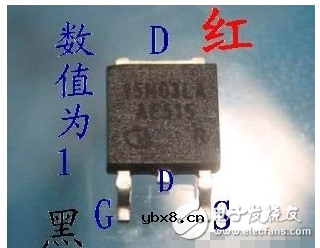

用二极管对MOS管的测量。首先要短接三只引脚对管子进行放电。
1、然后用红表笔接S极,黑表笔接D极,如果测的有500多数值,说明此管为N沟道。

2、黑笔不动,用红笔去接触G极测得数值为1。

3、红笔移回到S极,此时管子应该为导通。

4、然后红笔测D极,而黑笔测S极,应该测得数值为1(这一步有应该注意,因为之前测量时给了G极2.5V万用表的电压,所以DS之间还是导通的,不过大概10几秒后才恢复正常,建议进行这一步时再次短接三角给管子放电先)

5、然后红笔不动,黑笔去测G极,数值应该为1。

到此我们可以判定N沟道场管为正常。
对P沟道的测量步骤也是一样的,只不过第一步为黑表笔测S极,红表笔测D极。
